Plc ile denetim

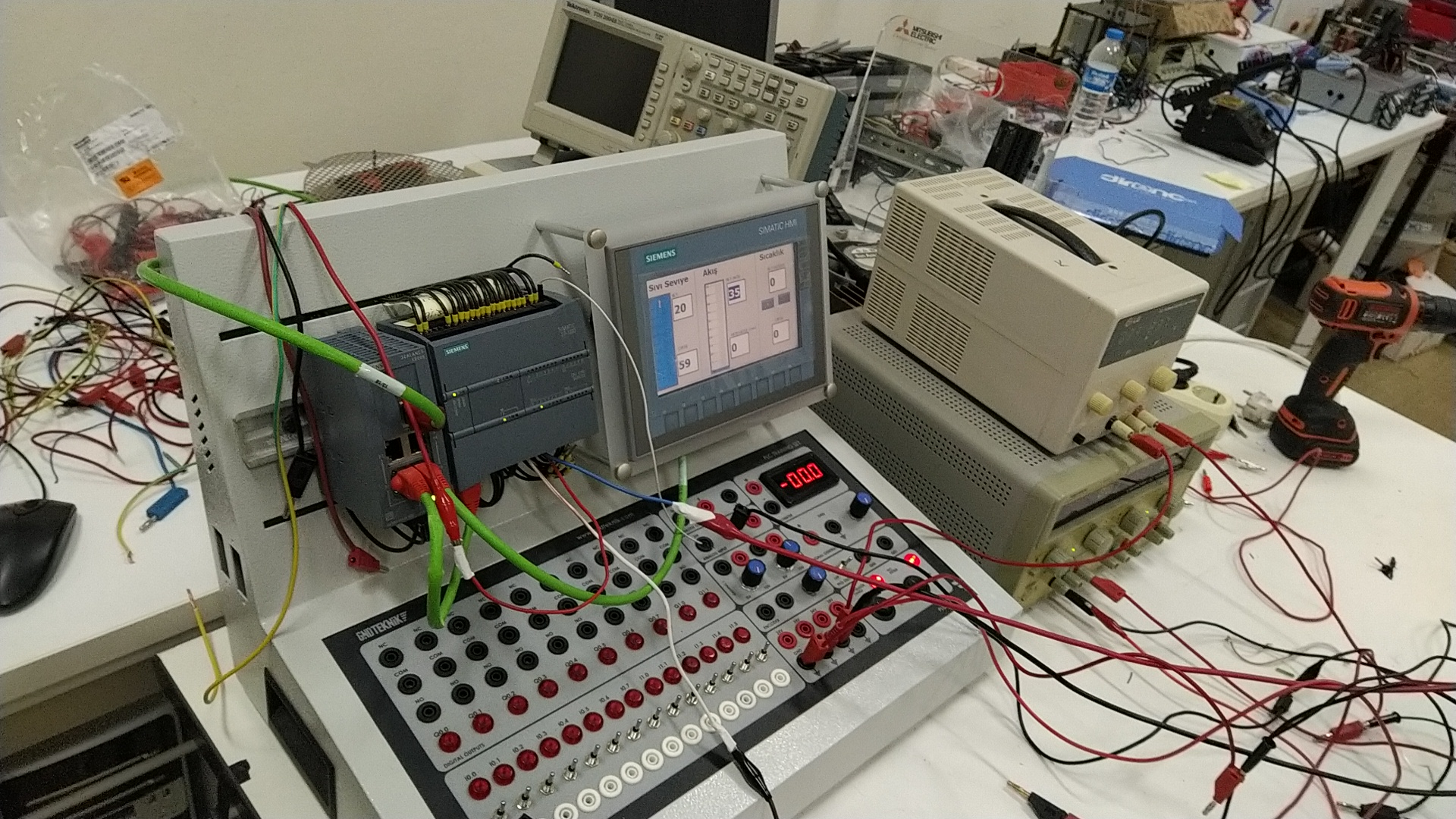

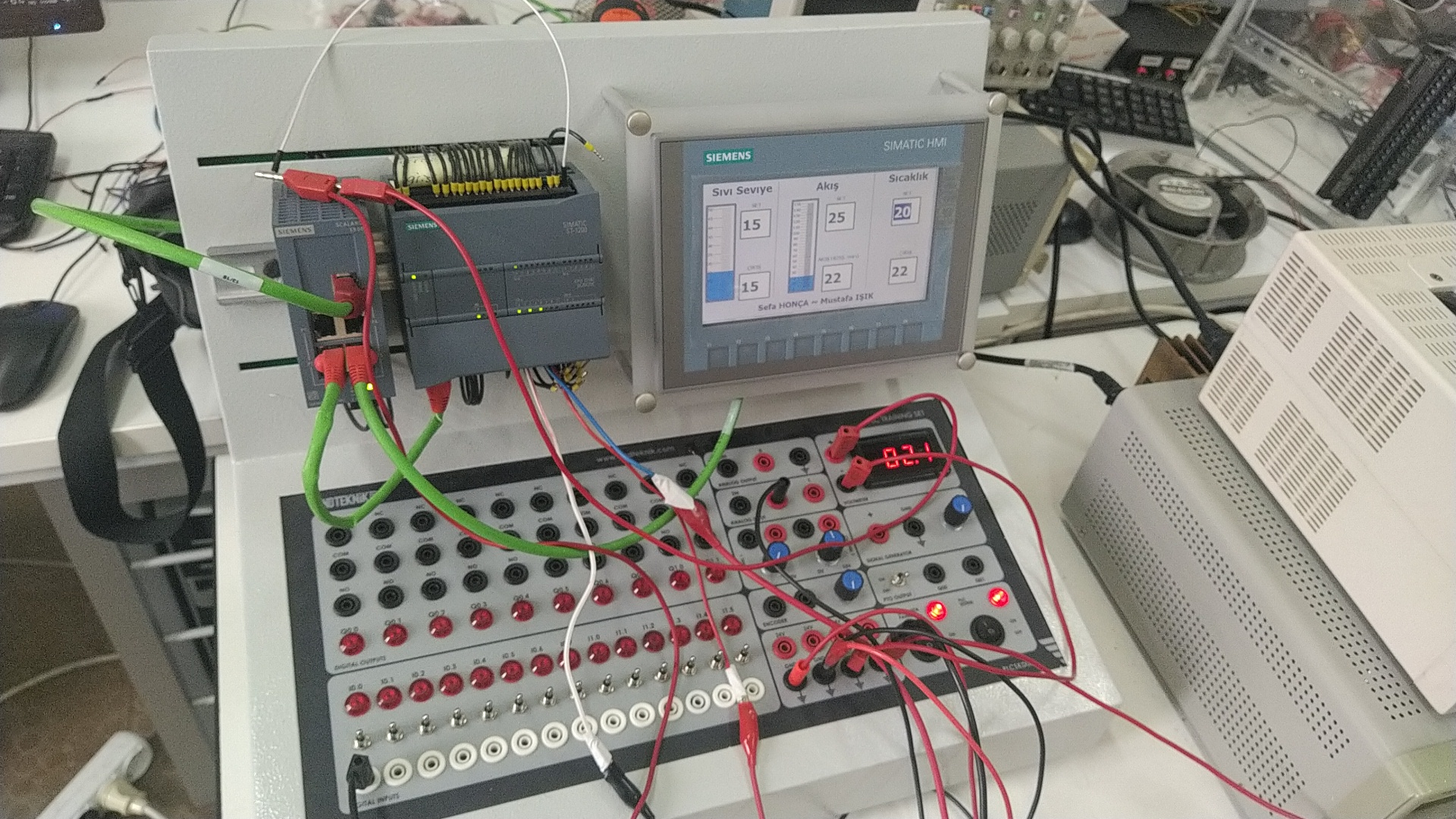

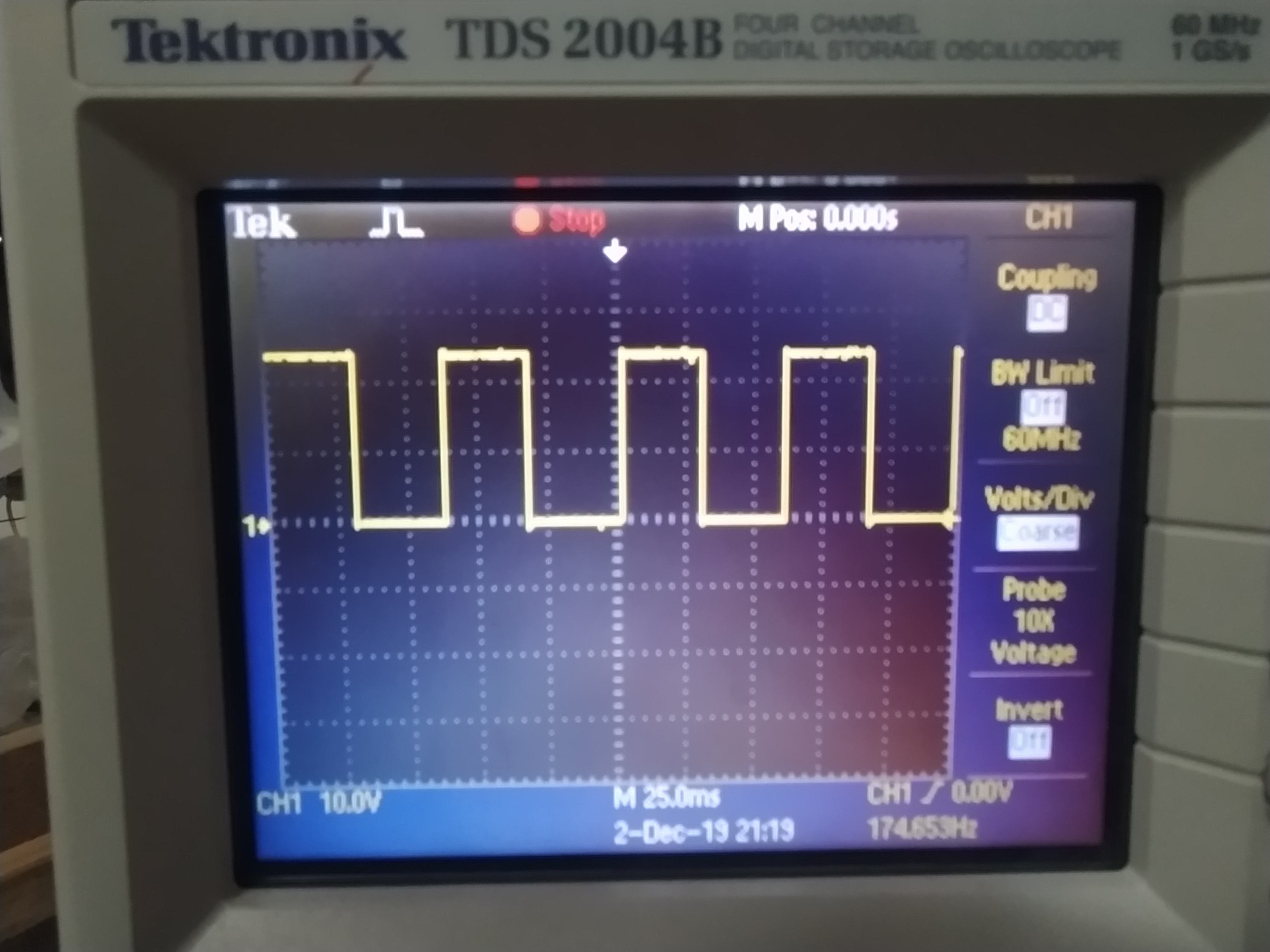

Plc s71200 modeli ile HIM ekrana sıvı , sıcaklık ve akış denetimlerinin ekrana yansıtılmıştır.Sistem belli bir set değeri belirlenirken veya referans değere göre bir pals üretmesi belirlenen değere ulaşmasını sağlamasıdır. belirlenen değere ulaşmasına pıd parametreler ile optimum yaklaşma süresinin belirlenmesi yapılmıştır.

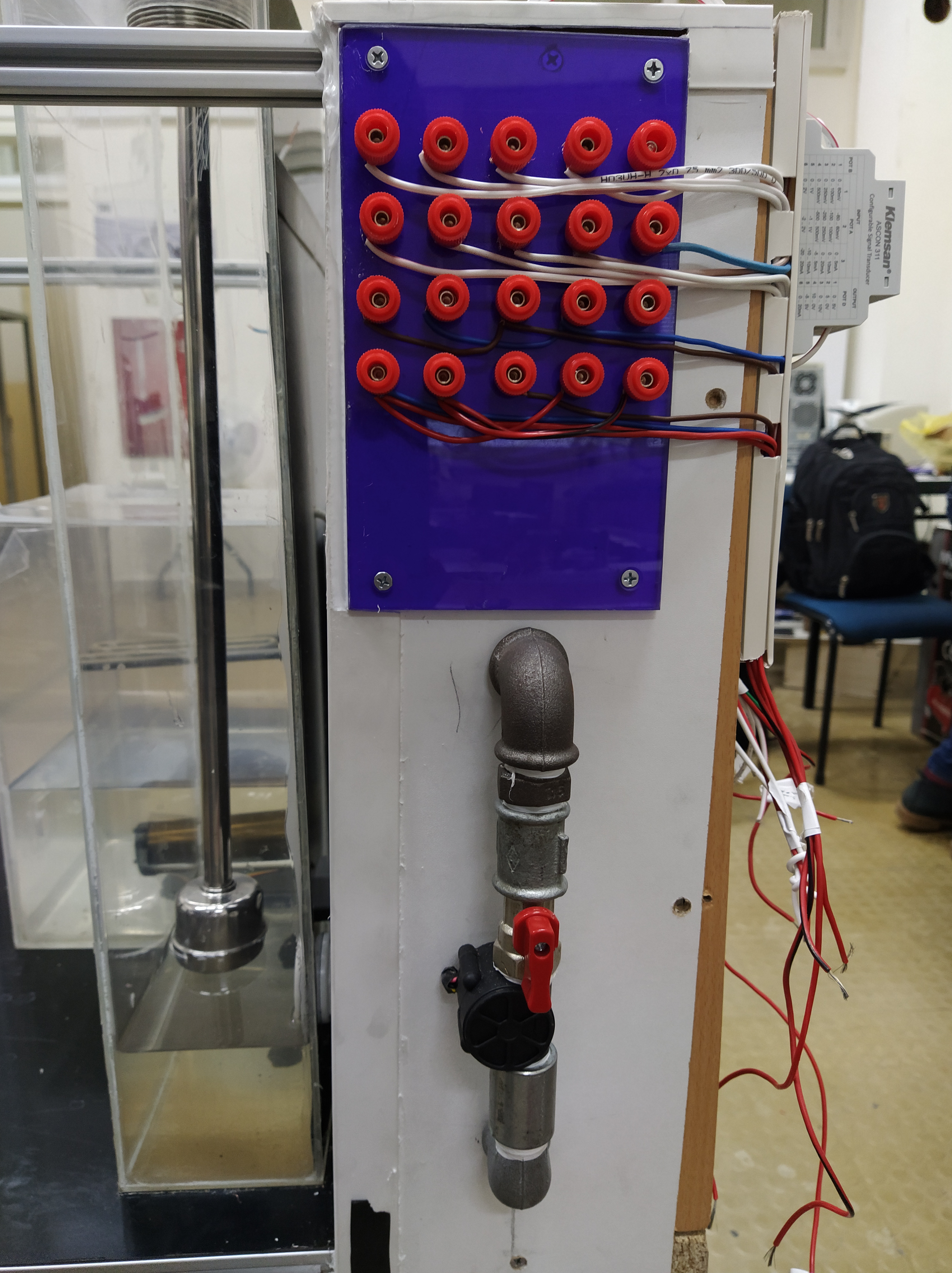

Malzeme bağlantısı

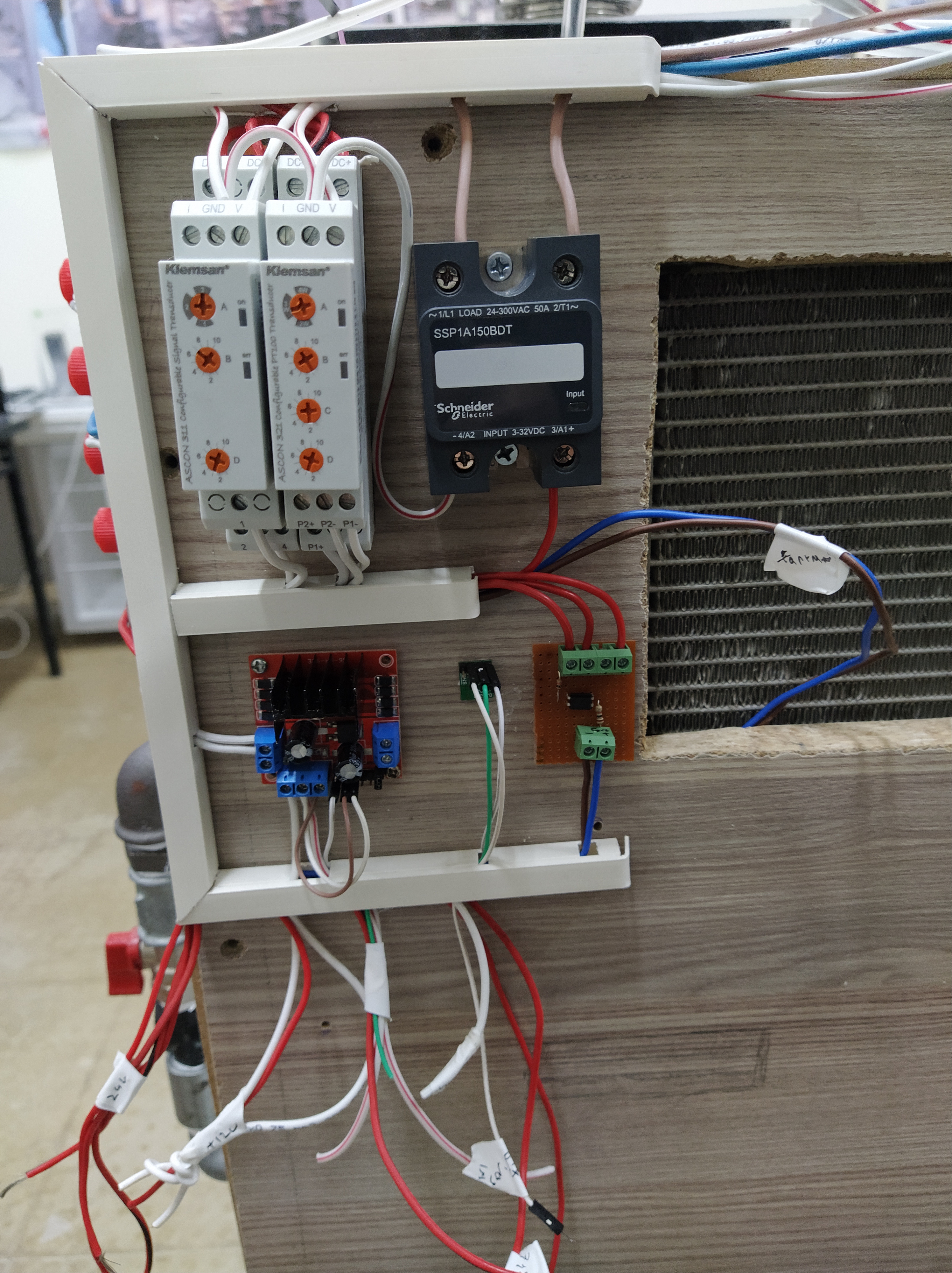

Kullanılan malzemelerin her biri plc dahil farklı gerilim ve akımda çalışmaktadır. malzemelerin birbirine uyumu için ortak gerilim ve akım dönüşümleri sağlanmıştır.

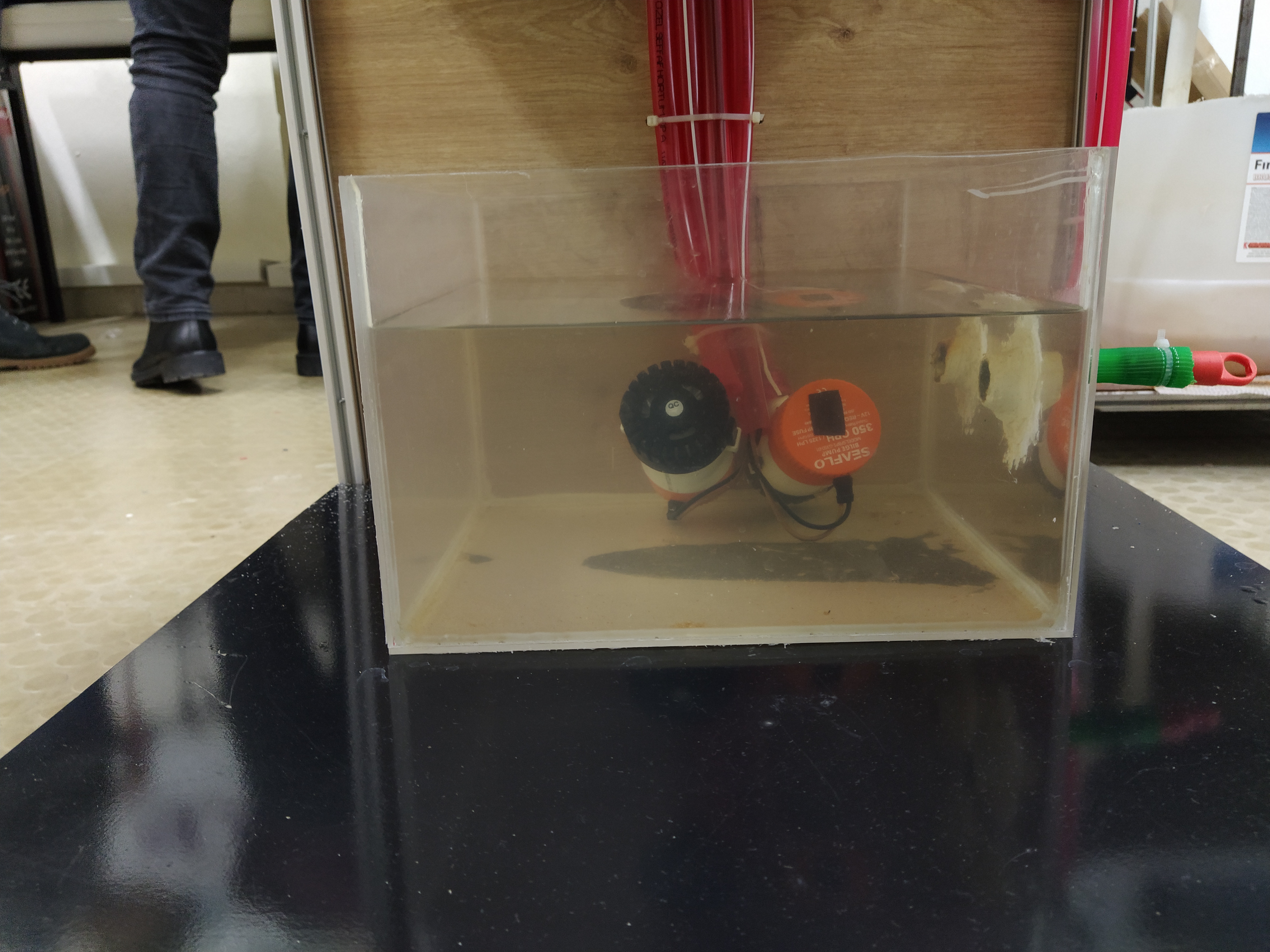

Kullanılan Malzemeler

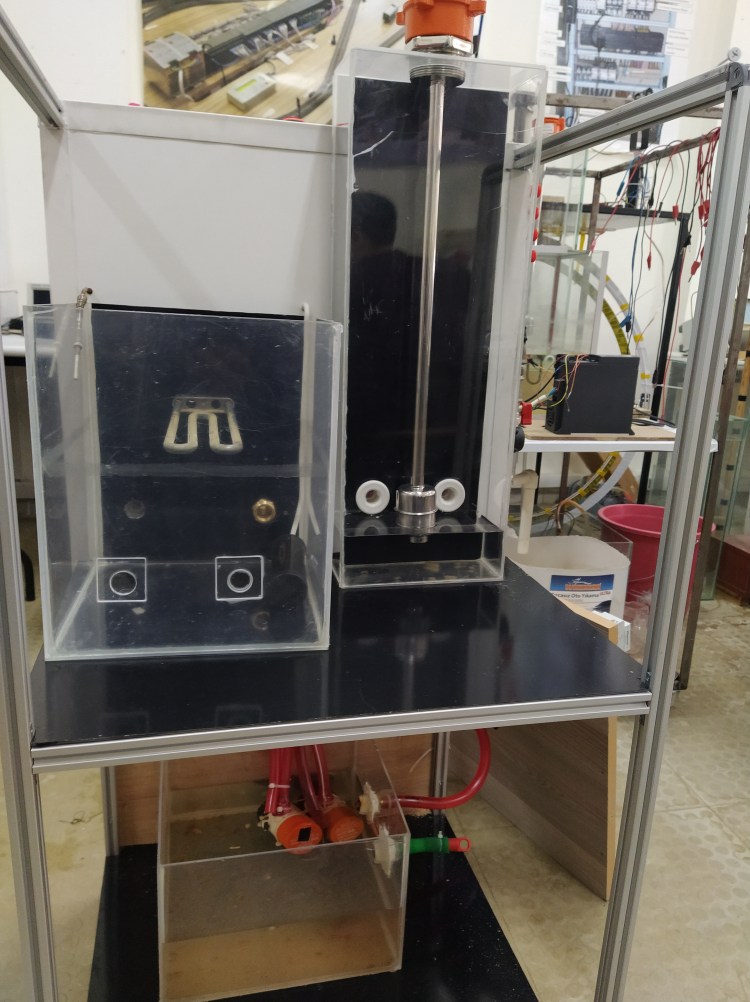

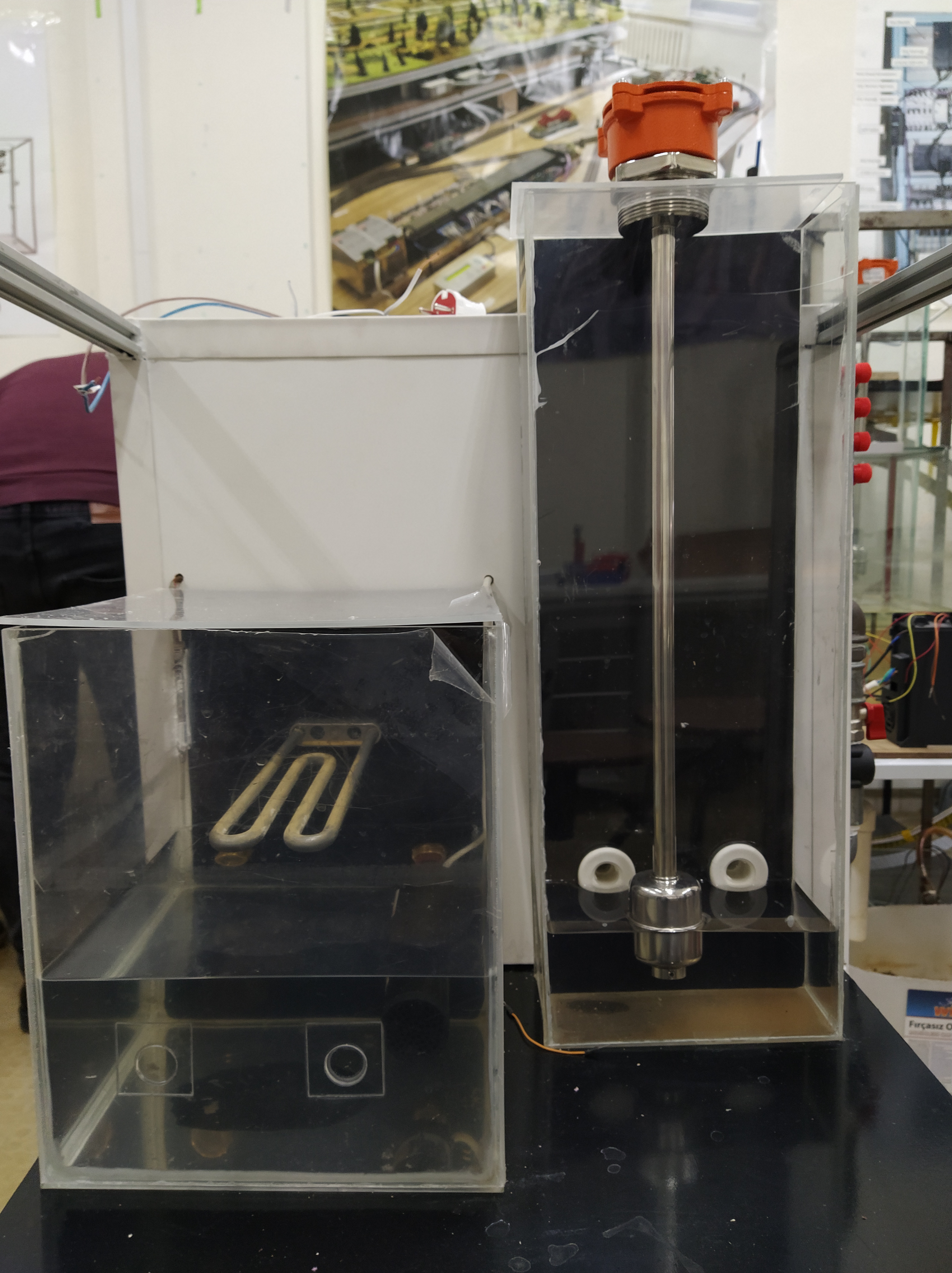

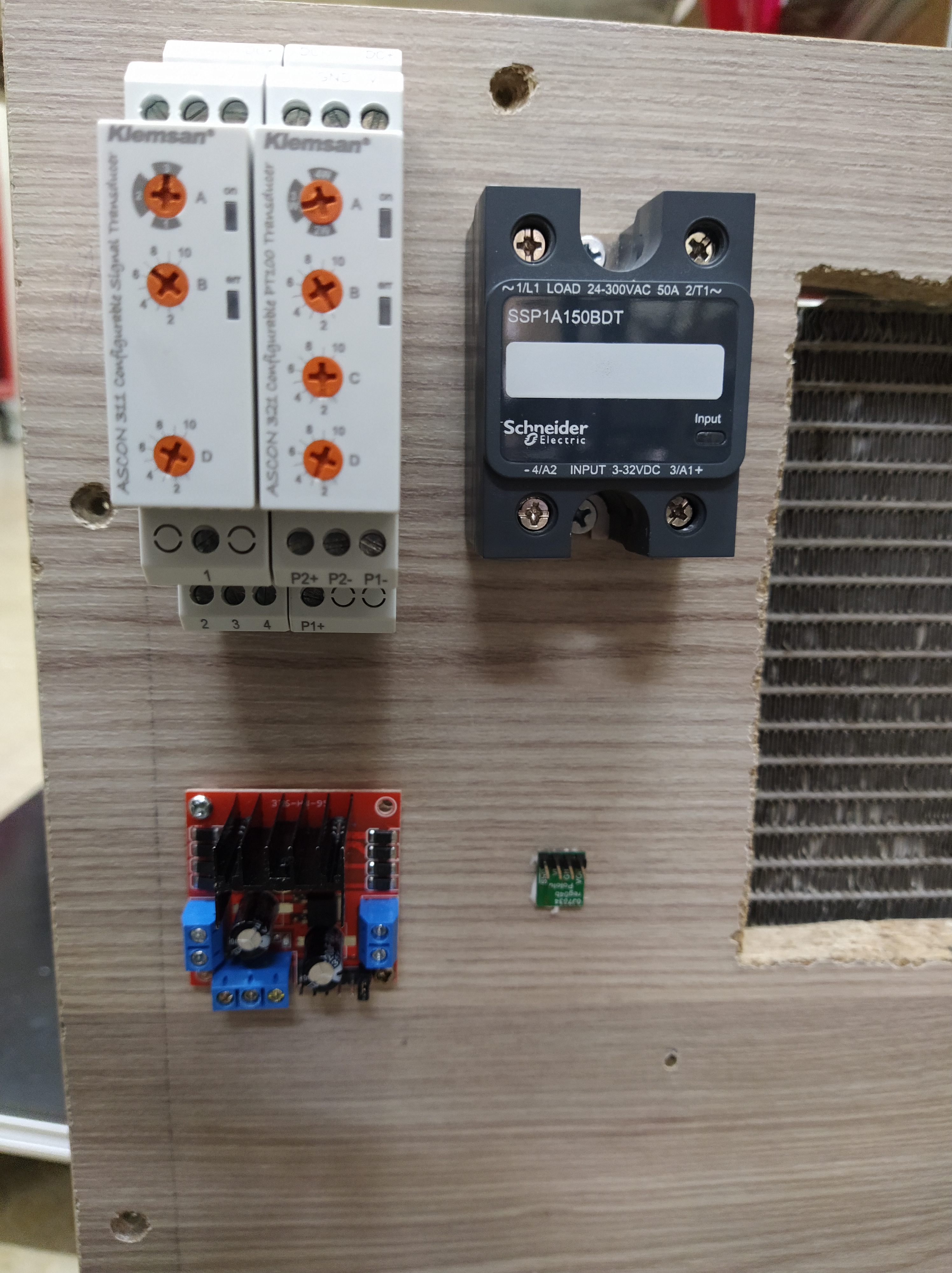

Kullanılan tanklar mikadan yapılmıştır. Endüstriyel malzemeler kullanımı amaçlanmıştır.Sıvı seviye denetimi için manyetik sıvı seviye sensörü kullanılmıştır. sıcaklık denetimi için resiztans kullanılmıştır. Tanklara su basması için su pompası kullanılmıştır.
Tia Portal

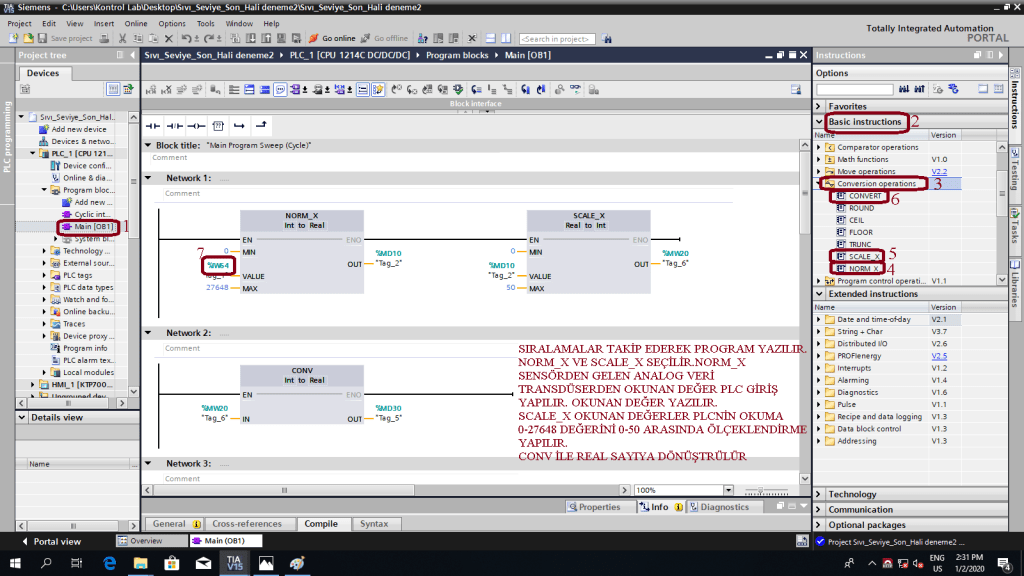

Projenin Tia portal v15 programında programı yazıldı her bir blok ve adım kaydedildi.En önemlisi bloglar arası sayı ve değerler birbirine uyumlu olması gerekir.
