Malzemeler

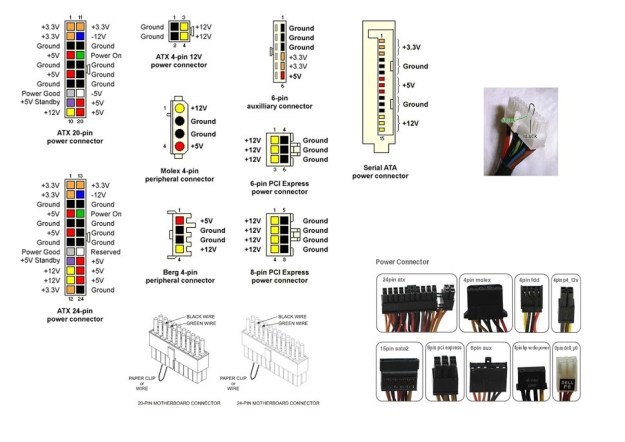

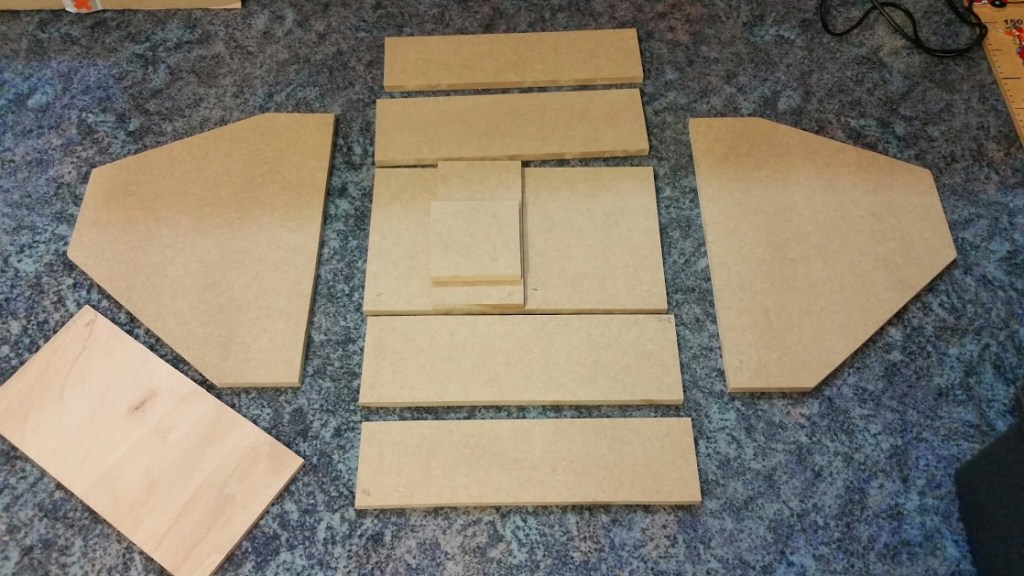

Kullanılan malzeme ham mdf den yapıldı. Uygun fiyatlarda seçildi. Adım adım gerçekleştirilerek birleştirme yapıldı.Aliminyum ile aynı tezgah yapılabilir veya daha büyütebilir tercihe bağlıdır.Mikroişlemci olarak arduıno uno kullanıldı. Güç kaynağı olarak bilgisayar powersap kullanılmıştır.Tercihen elektronik malzemeler harici ikinci el kullanılabilir.
Montaj Kısmı

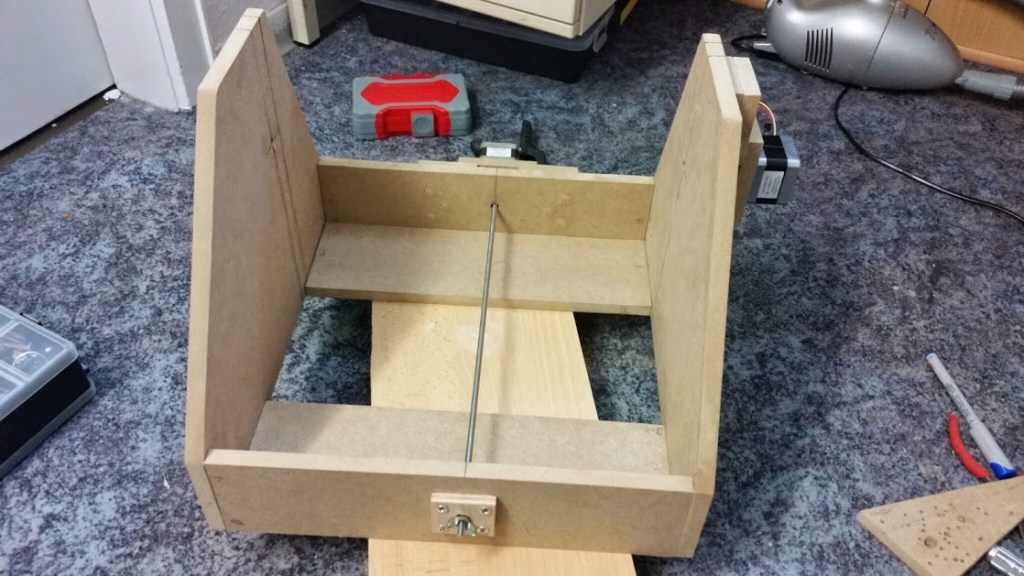

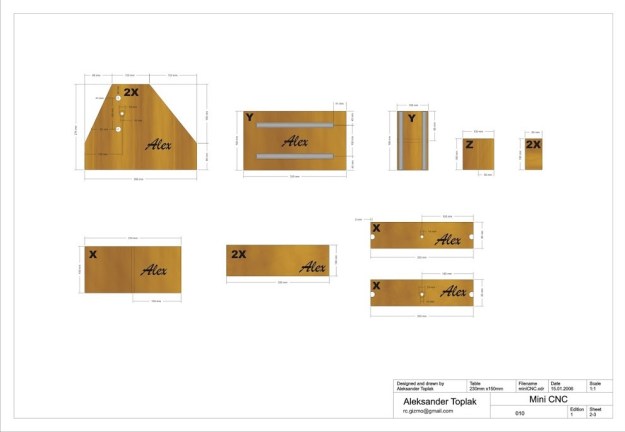

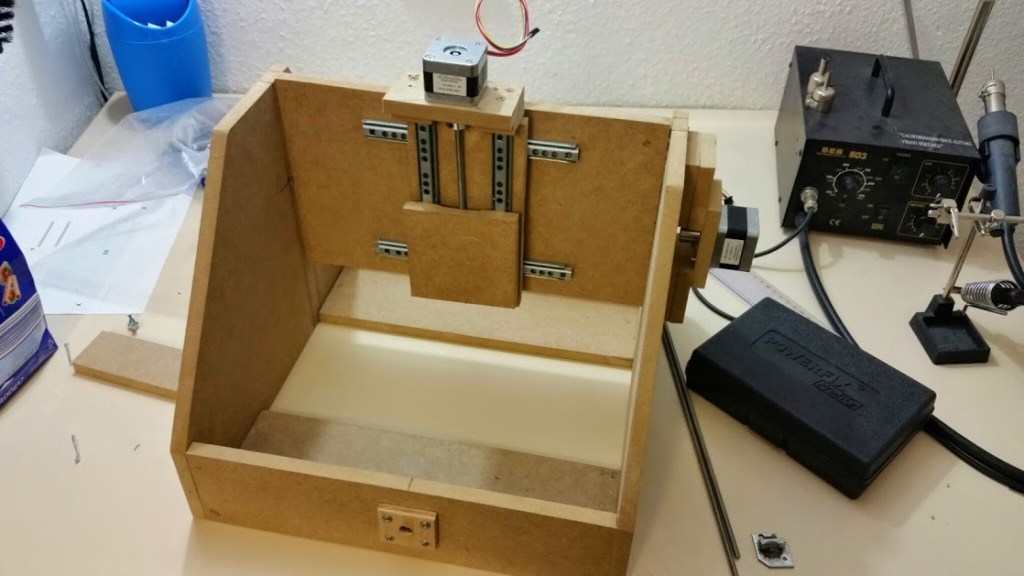

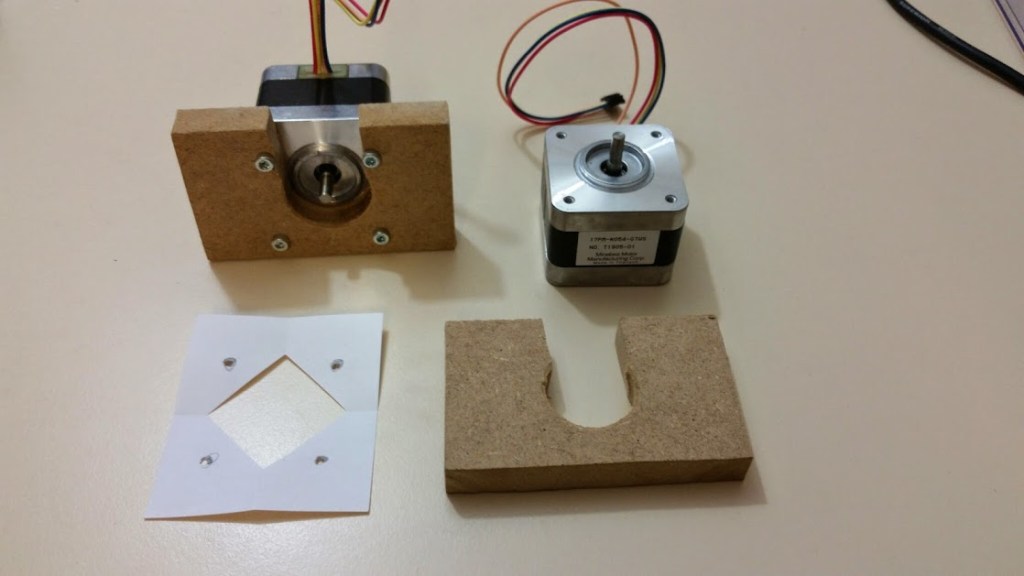

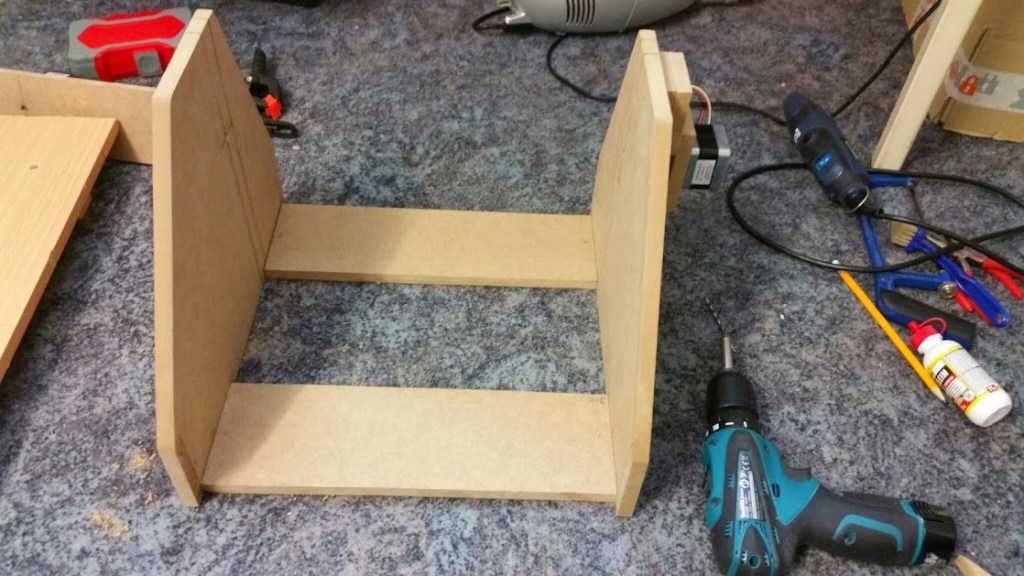

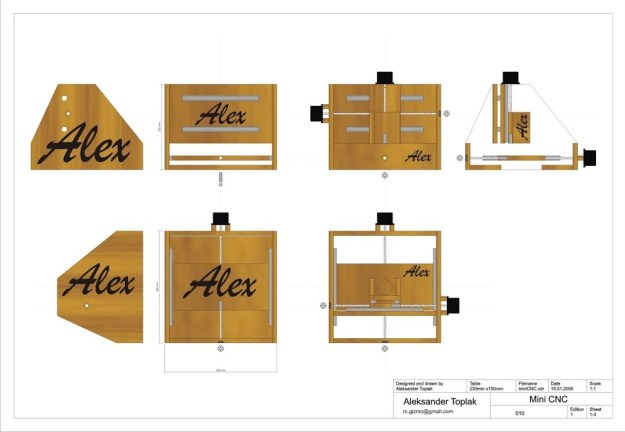

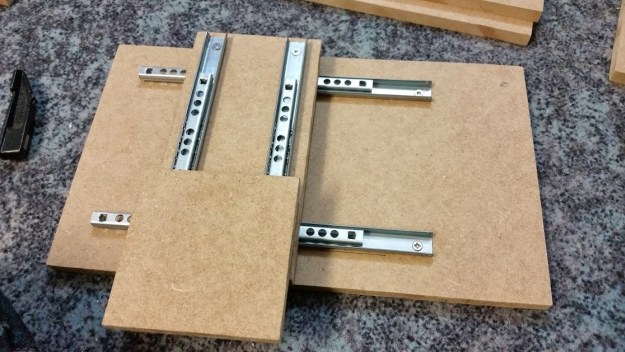

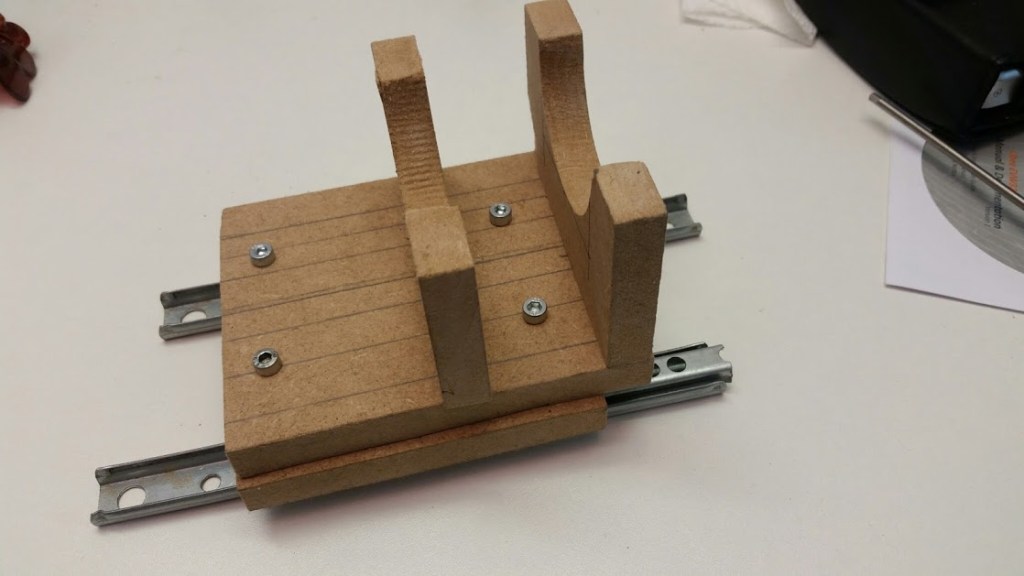

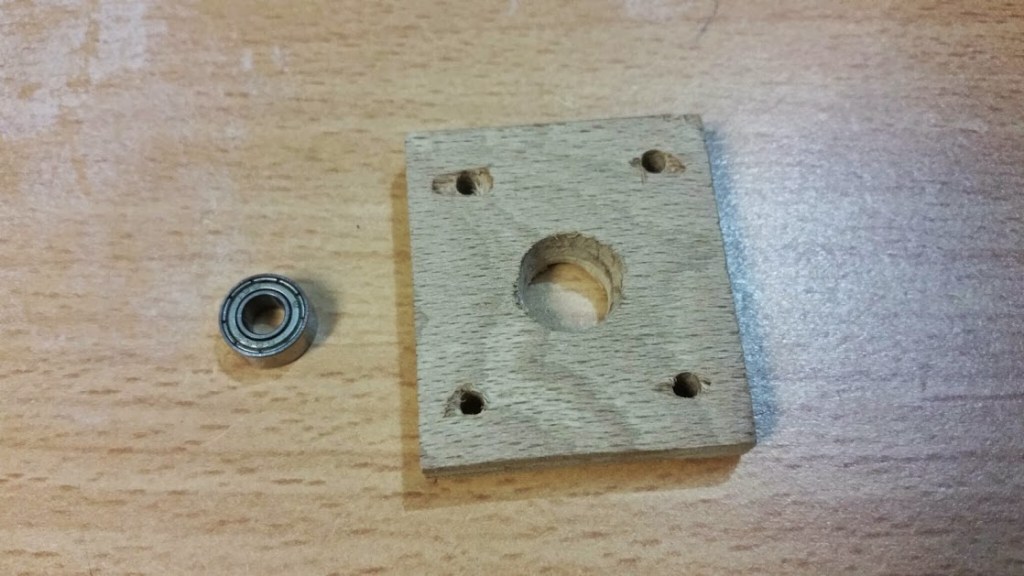

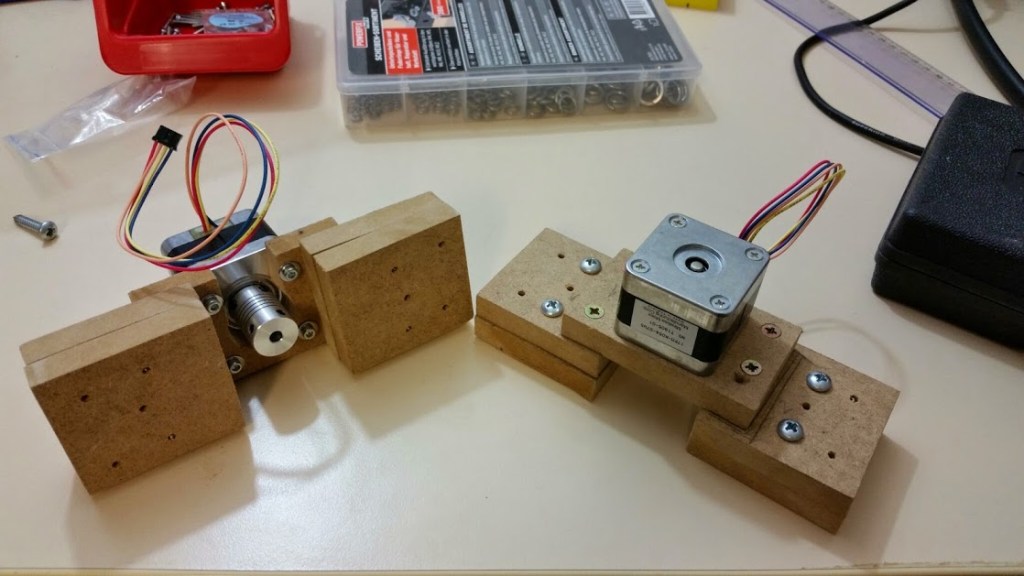

Montaj kısmı ölçüler planda verildiği gibidir. önemli olan 3 ekseninde birbiri ile uyumlu bağlantıda olup hareket kısmını etkilememesidir. Kullanım alanı bir A4 boyutu olarak tasarlanmıştır. Boyutlandırma eksen uyumuna göre göre yapıldığı durumda aynı ölçekte büyütülebilir.
Elektrik Düzeni

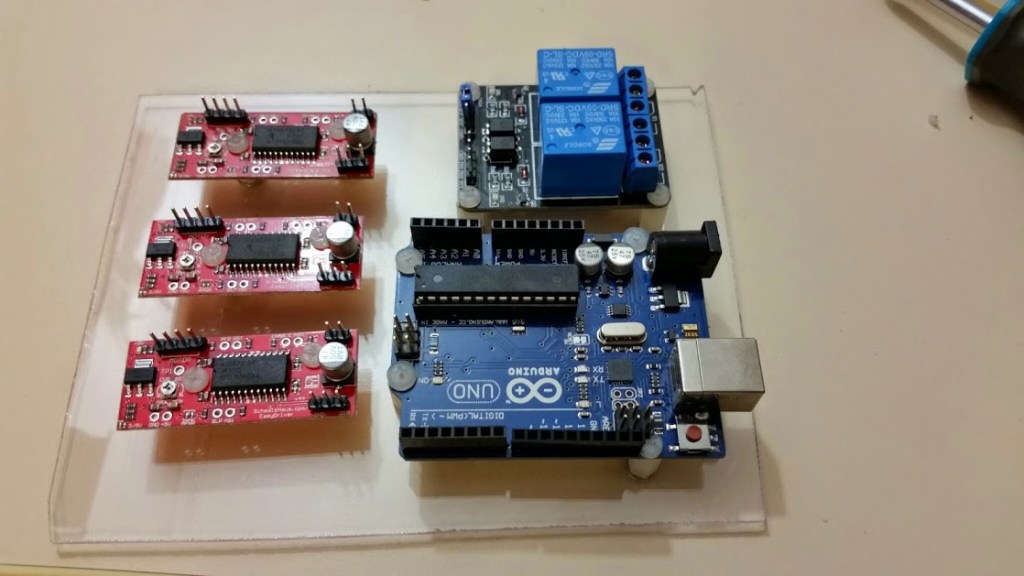

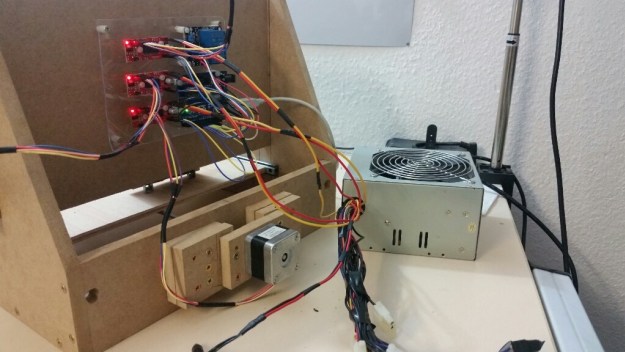

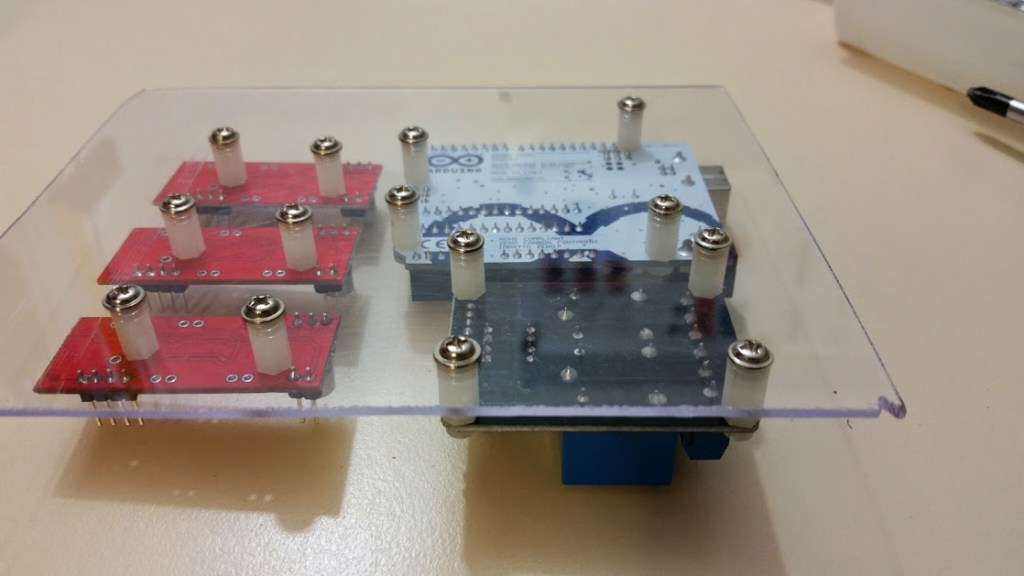

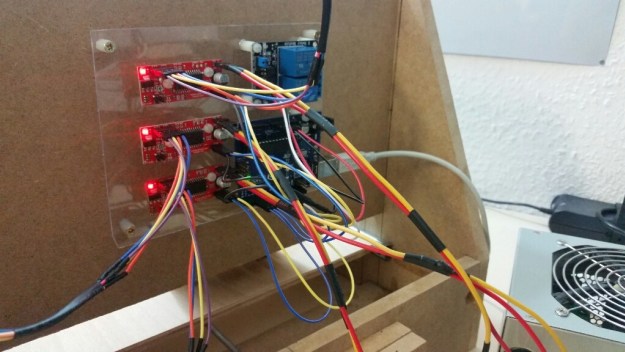

Elektrik düzeni olarak her bir eksen için step motor sürücüsü kullanıldı. Arduıno çalışma gerilimi ile splinter motor gerilimleri değişken olduğu için röle kullanılmıştır. Kazınma motor gerilimi ve kontrolü mikroişlemciden sağlanmaz ayrı bir gerilim ile çalıştırılır. Mikroişlemci üç eksenli step motor kontrolü yapmaktadır. Güç kaynağı olarak mikroişlemciye bağlı sistem için ayrı bir splinter motor için ayrı gerilim kullanılır.
Yazılım

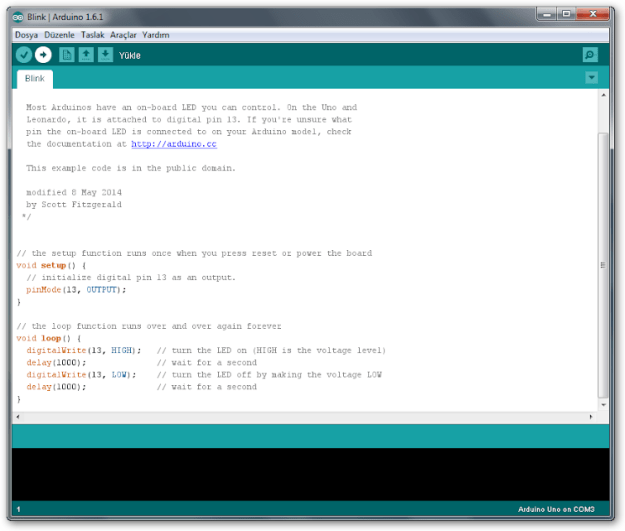

Kullanılan işlemci arduıno ile yazılmıştır. Her bir eksen için yazılan değişkenlerin sınır ve değer aralıkları belirlenir yazılır. Kullanılan step motor 200 adımlık bir aralığı bulunmaktadır. Adım aralığında işlem yapılmaktadır. Proje kodlanması genel olarak paylaşılan bir yazılımdır. Ortak yazılımı kendi platformda uygunlaştırma yapıldı.

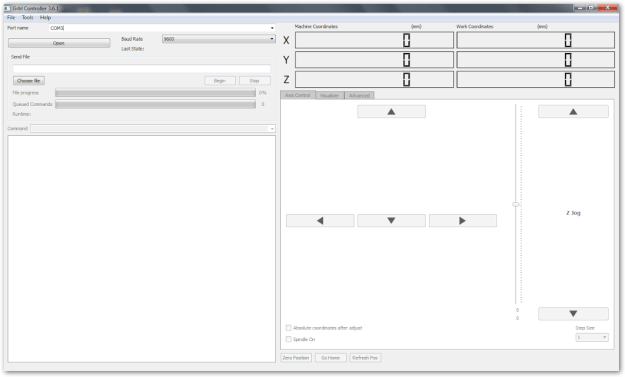

GRBL Programı
Programın kullanımı ek dosyada verilmiştir. önemli olan ölçüleri programa girerken manuel mod girilmesidir. step ayarı yapılmalıdır muhtemelen her ortamda ölçüler değişkenlik gösterebilir. ölçüleri manuel olarak kendiniz bulmanız gerekecek. 200 adımlık step motor ayarlanıp 10 adım gitmesi için 10mm gitmesi gerekiyor. ölçülerin uyumu sistemin temeline de bağlıdır metraj hataları olduğunda değişmektedir.
Proje

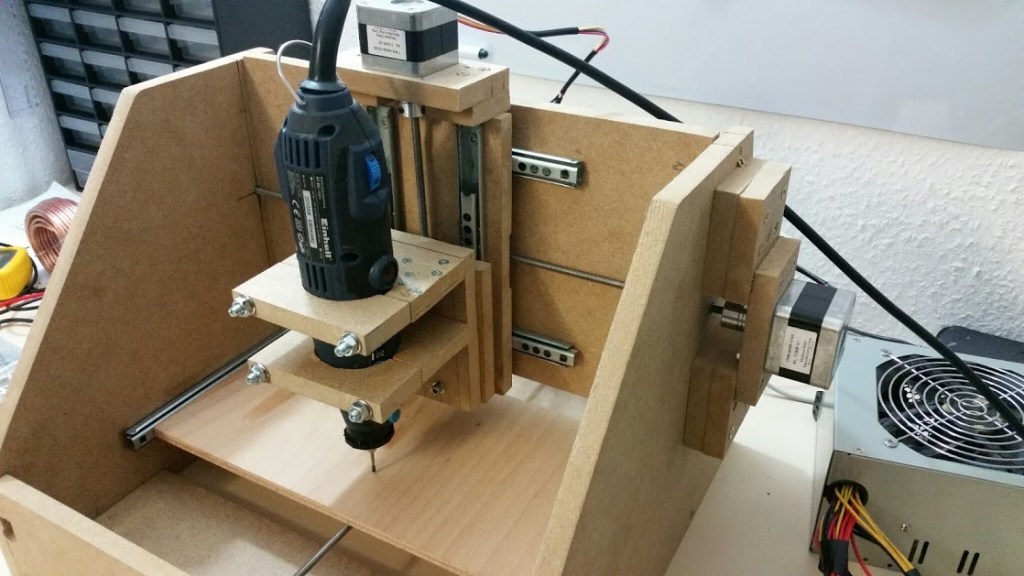

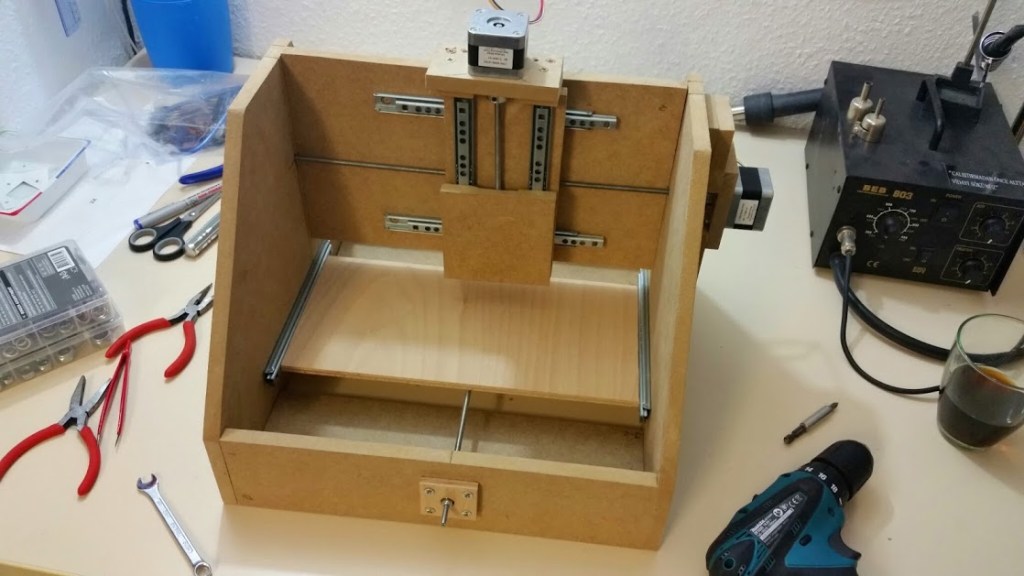

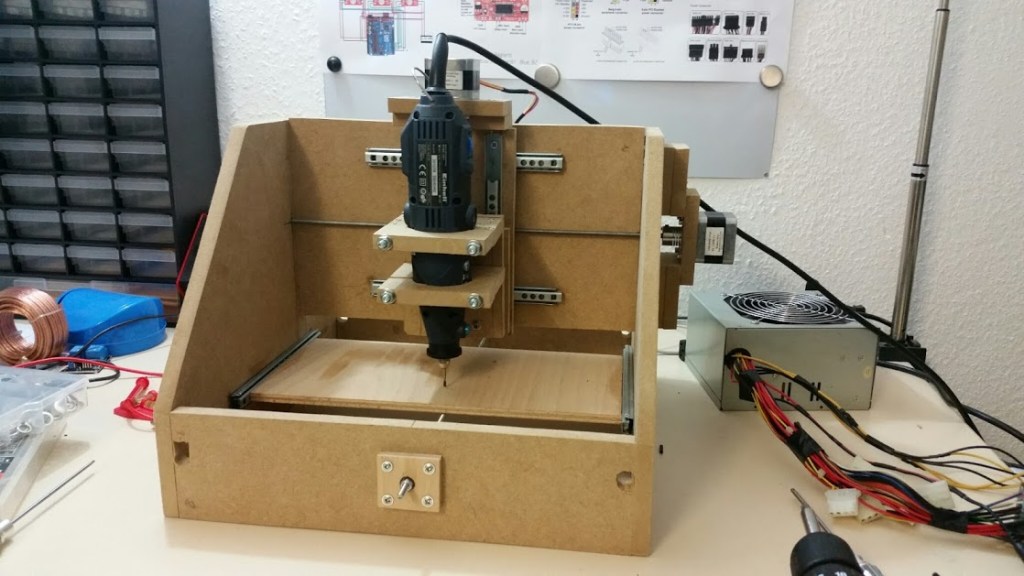

Proje mini cnc tezgahı tasarlandı. En uygun malzemeler kullanılmaya çalışıldı. kullanılma amacı elektronik kart tasarımı yapılmasıdır. Hedeflenen düzeyde tasarlandı. piyasadaki diğer yapılan projelerden verim olarak farklıdır başlangıç için ve kendi isteklere bağlı olarak yapılmıştır. Geri dönüş ve ilhamlara açığım yanlış hatalar ve yüksek verim için iletişim ile ulaşılabilirsiniz. Yazılar sadece önemli hususlar ve temel olarak verilmiştir. Detaylar kullanılarak devamı gelir farklı yerlere gidebilir fikirler.
