Trafo, elektrik enerjisinin bir gerilim seviyesinden diğerine dönüştürülmesine yardımcı olan elektriksel bir cihazdır. Trafo, “transformatör” kelimesinin kısaltmasıdır. Elektrik enerjisinin iletimi ve dağıtımı sırasında farklı gerilim seviyelerinin kullanılması gerektiğinde trafo kullanılır. Bu cihaz, elektrik iletim hatlarından enerjiyi evlere, işyerlerine ve endüstriyel tesislere taşırken gerilim seviyelerini uygun bir şekilde ayarlar. Trafo çeşitleri yağlı ve kuru tip olarak kullanımdadır.

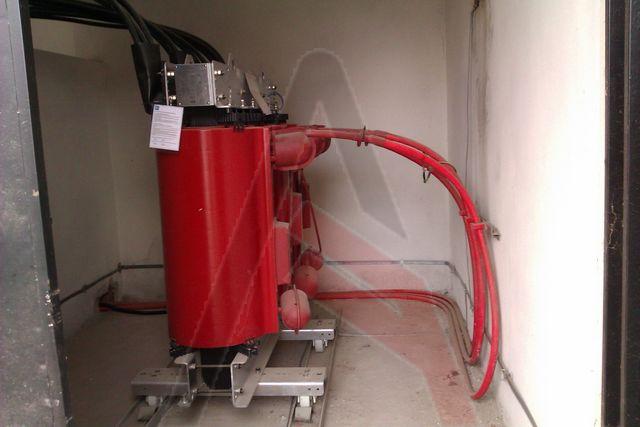

KURU TİP TRAFO
Kuru tip trafolar soğutmalı trafolar arasında yer almaktadır. Manyetik devresi ve sargıları yalıtkan sıvıda korunmayan trafolara kuru tip trafo denmektedir. Kuru tip trafolar kurudur ve asla yağ içermemektedir. Dış etkenlere karşı yalıtılmış ve cam elyaf destekli epoksi reçine ile sargıları örtülmüştür. Kuru tip trafolar atmosfer altında veya gaz içerisinde çalışırlar. Sargıları ve manyetik devreleri sıvılara daldırılmamıştır. İzolasyon grupları 80 derece, 115 derece ve 150 derece olarak üretilir. Kuru tip trafolar patlama riski olmayan durumlarda kullanılır. okul hastane avm gibi toplu yerlerde kullanılır. Sargıların ısınmasına karşılık sıcaklık kontrol sistemi kullanılır.

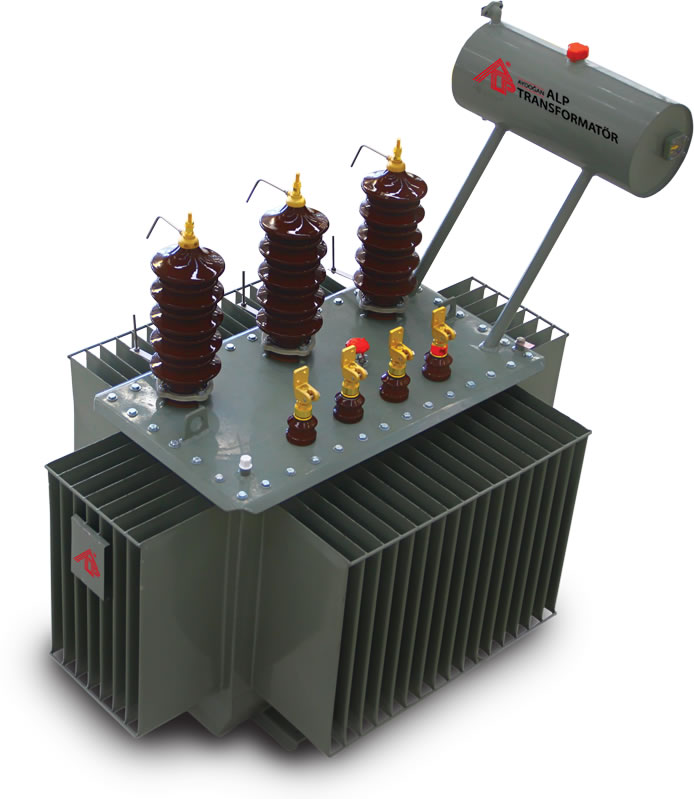

HERMETİK YAĞ HAZNELİ TRAFO
Yağlı tip dağıtım transformatörleri 25-2500 KVA güç aralığında 36 kV yüksek gerilim seviyesine kadar, üç veya tek fazlı, yağlı, tabi soğutmalı (ONAN), boşta kademe değiştiricili veya yük altında otomatik kademe değiştiricili, hem hariçte hem de dahilde kullanılabilecek şekilde üretilmektedirler.

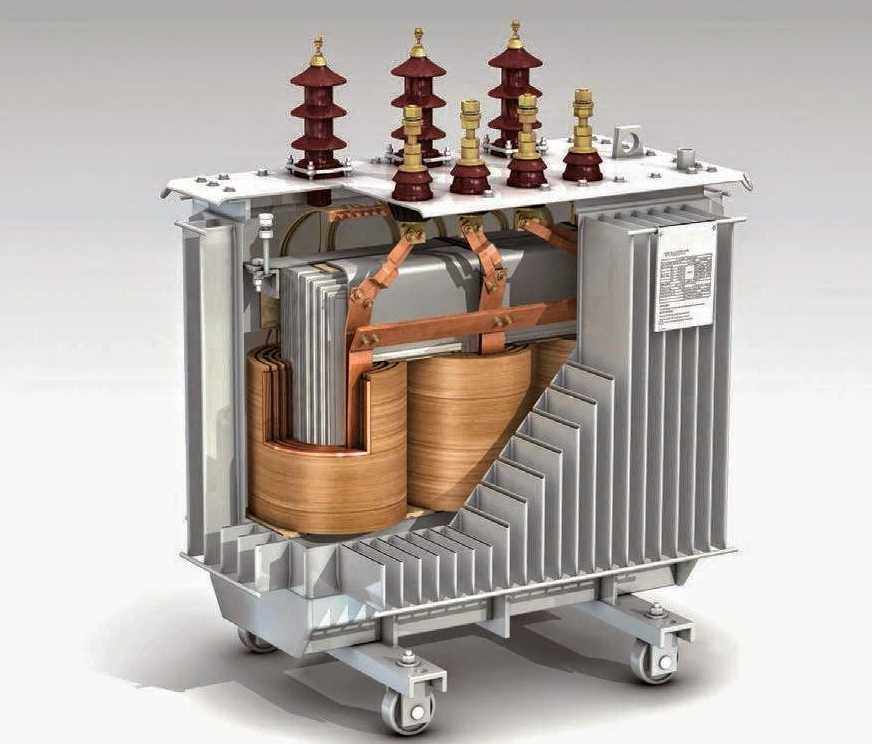

HERMETİK TRAFO

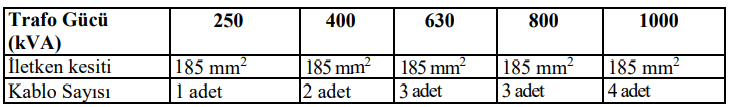

L BAŞLIK VEYA DÜZ BAŞLIK OLARAK og KISMINDA YER ALIR TRAFO BU seçeneğe göre DE DEĞİŞİKLİK GÖSTERİLEBİLİR. TRAFO MERKEZİNDE XLPE kablonun HERHANGİ KABLOLAMA YAMUKLUĞU OLMADAN SABİTLENEREK BAĞLANTISI YAPILMALIDIR.

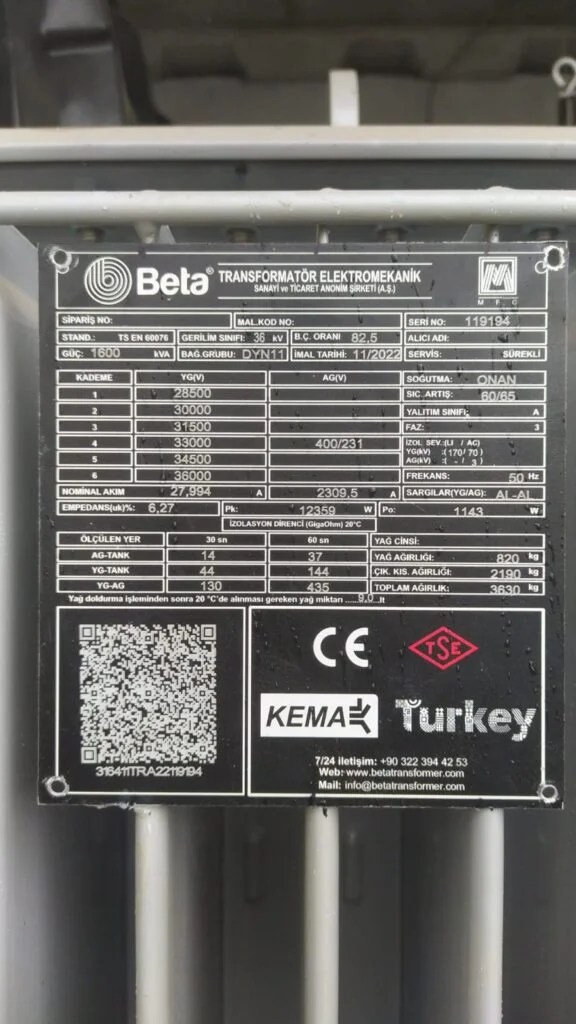

TRAFO ETİKETİ
DYN11: primer sargılarında D delta üçgen bağlantı yapıldığı Y sekonder sargıları yıldız bağlantı yapıldığı anlamına gelir. N ise Sekonder tarafın nötr noktasının mevcut olduğunu ve dışarıya çıkarıldığını (bağlantı terminali olarak) ifade eder. 11 sayısı ise Faz farkını ifade etmek için saat göstergesi yöntemi kullanılır. Saat 12:00 pozisyonu sıfır faz farkını (0°) gösterir. “11” pozisyonu, primer sargıya göre sekonder sargının fazının 330° (yani 30° geride) olduğunu gösterir.
ONAN ”Oil Natural Air Natural” : Natural soğuma sistemi Yağın dolaşımının doğal olarak, yani herhangi bir dış pompa veya mekanik hareket olmadan gerçekleştiğini ifade eder. Isınan yağ, transformatör sargılarından yukarı doğru çıkar ve yerini daha soğuk olan yağ alır. Bu doğal konveksiyon süreci, ısıyı dağıtmaya yardımcı olur. Transformatörün dış yüzeyinin hava ile soğutulduğunu belirtir. Transformatör yağı, radyatörler veya soğutma boruları aracılığıyla dış yüzeye taşınan ısıyı hava yoluyla dağıtır.
Sıcaklık Artış: Transformatörün tam yük altında çalışırken ortam sıcaklığına göre sargılarda ve/veya yağda meydana gelen sıcaklık farkını ifade eder.
Nominal Akım: Bir transformatörün belirli bir gerilim ve frekansta, tam yük altında güvenli bir şekilde taşıyabileceği maksimum sürekli akımı ifade eder. Bu değer, transformatörün sargılarının ve yalıtım sisteminin uzun süreli çalışmaya dayanabileceği en yüksek akım seviyesini gösterir.
