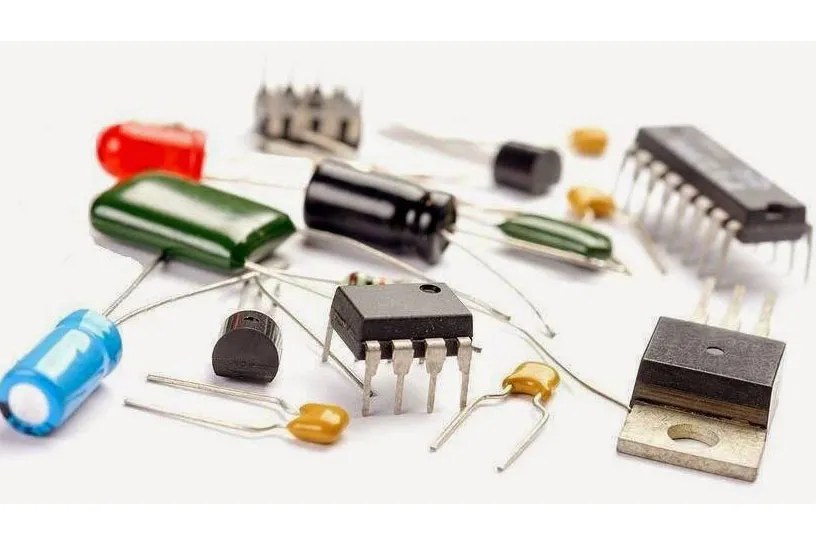

AKTİF ELEMAN
Aktif devre elemanları, elektrik devrelerinde enerjiyi işleyen, kontrol eden veya dönüştüren aktif bileşenlerdir. Bu elemanlar, bağımsız güç kaynaklarına ihtiyaç duyarlar ve devre içinde enerjiyi tüketir veya sağlarlar. Aktif devre elemanları, çoğunlukla aktif devrelerde (yani pasif devrelerin aksine) bulunur ve sinyal işleme, güç amplifikasyonu, osilasyon (dalga üretimi) ve kontrol gibi işlevler için kullanılır.

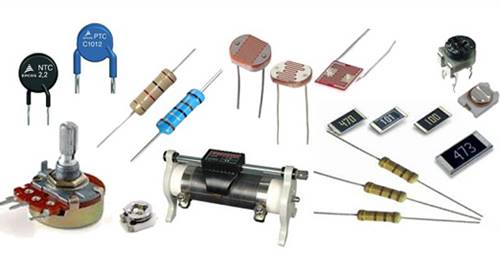

PASİF ELEMAN
Pasif devre elemanları, bir elektrik devresinde enerjiyi depolamayan, amplifikasyon yapmayan veya enerji üretmeyen, yani bağımsız bir güç kaynağına ihtiyaç duymayan elektriksel bileşenlerdir. Pasif devre elemanları, elektriksel sinyalleri şekillendirmek, filtrelemek, bağlamak ve düzenlemek için kullanılırlar.

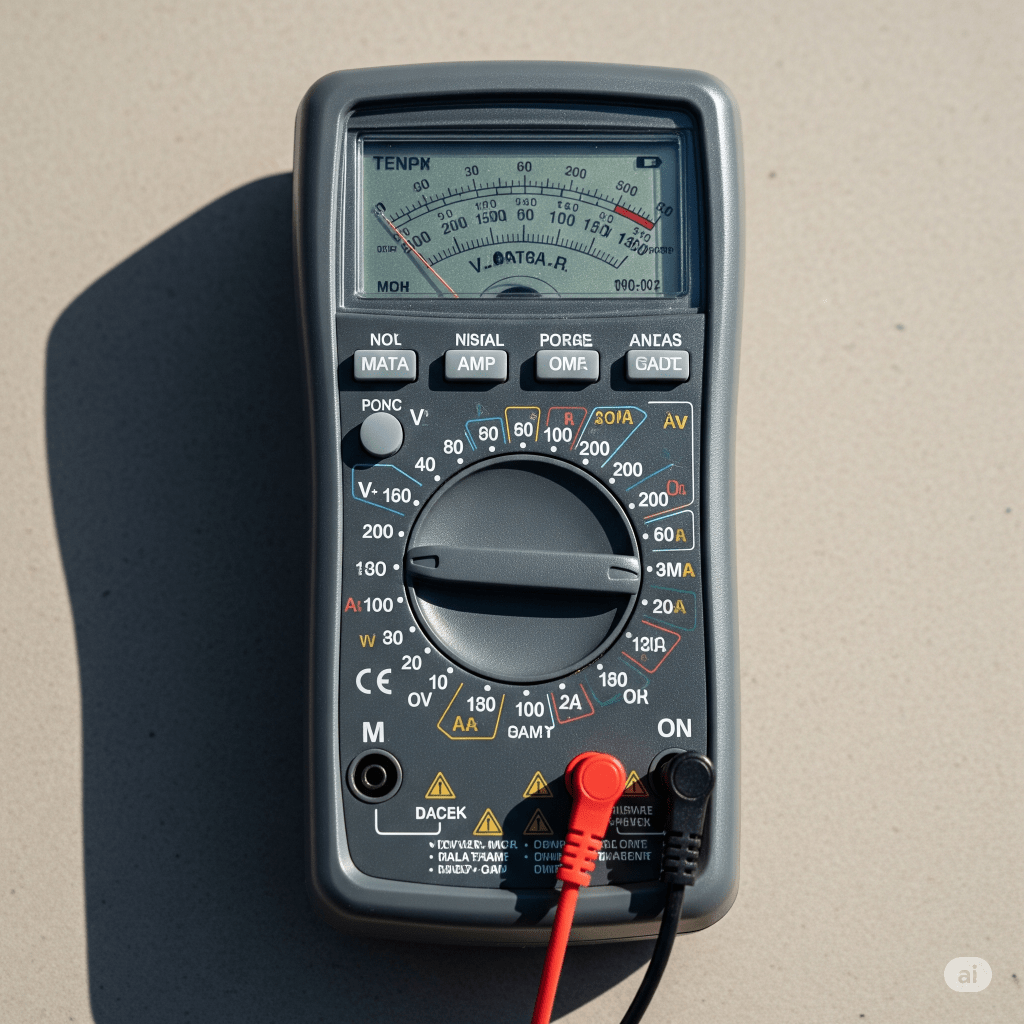

ÖLÇÜ ALETİ KULLANIMI
Elektronik ölçü aletleri, elektriksel özellikleri ölçmek, test etmek veya izlemek için kullanılan cihazlardır. Bu aletler, elektronik cihazların tasarımı, bakımı, onarımı ve testi için önemlidir.

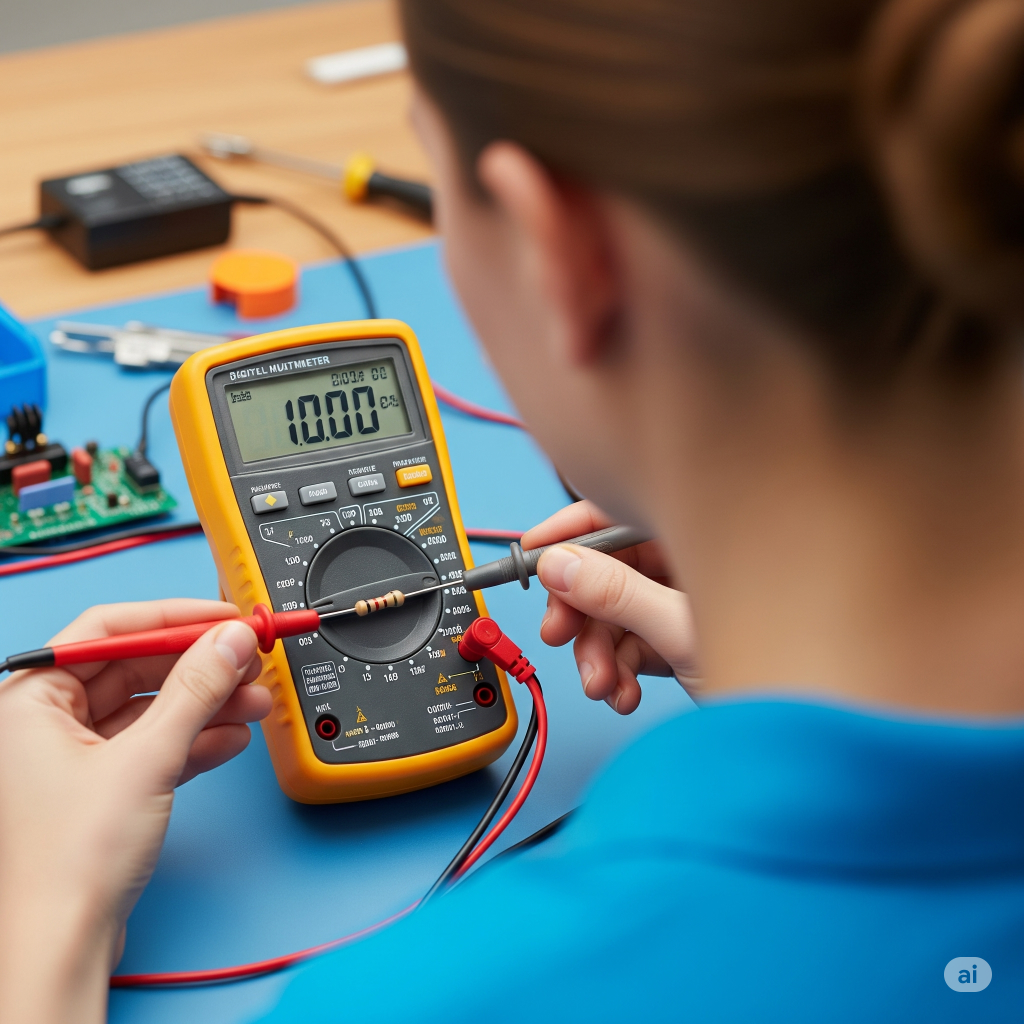

Direnç
Gücü kapatın ve direnci devreden ayırın. Multimetrenizi hazırlayın
Siyah probu “COM” girişine, kırmızı probu “VΩmA” veya “Ω” girişine takın. Multimetre kadranını direnç ölçüm moduna (Ω) getirin. Manuel multimetre kullanıyorsanız, direncin beklenen değerinden daha yüksek bir aralık seçin. Direnci ölçün: Probları direncin iki ucuna sıkıca değdirin ve multimetre ekranındaki değeri okuyun. Sağlamlık kontrolü: Okuduğunuz değeri, direncin üzerindeki renk kodlarından veya yazılı değerden elde ettiğiniz beklenen değerle (tolerans aralığı içinde) karşılaştırın.
“0” veya çok düşük bir değer okunuyorsa direnç kısa devredir (arızalı). Okunan değer beklenen değerle eşleşiyorsa direnç sağlamdır. “OL” veya çok yüksek bir değer okunuyorsa direnç açık devredir (arızalı).

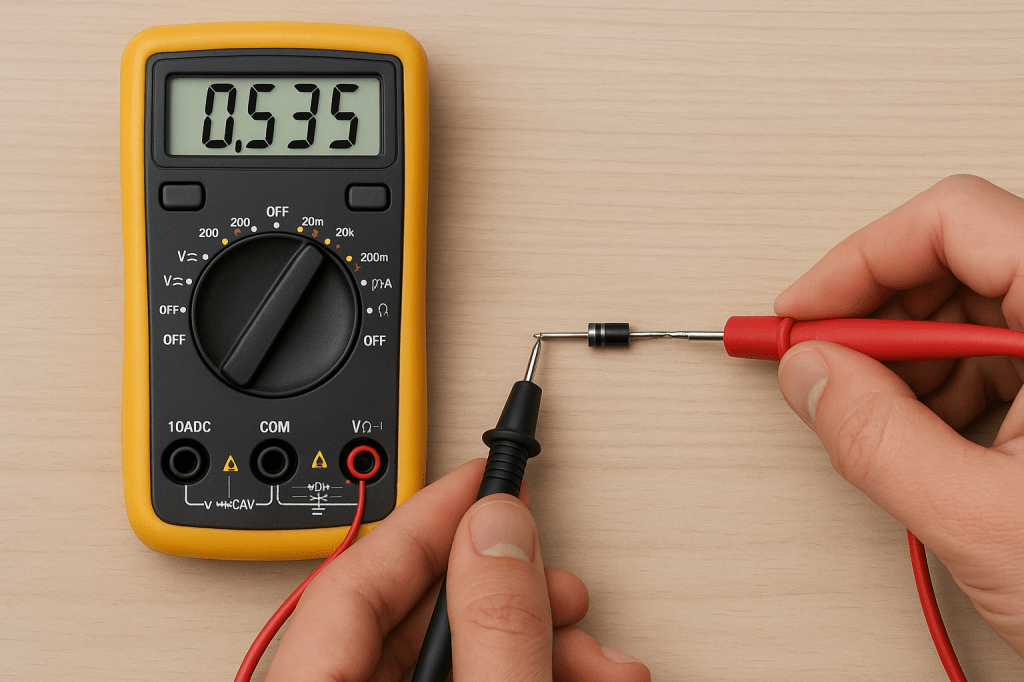

Diyot
Kırmızı probu diyotun anot (pozitif) ucuna, Siyah probu diyotun katot (negatif) ucuna dokundurun. Genellikle diyotun katot tarafında bir çizgi olur. Sağlam bir silikon diyotta 0.5V – 0.7V arasında bir iletim gerilimi (voltaj düşümü) görürsünüz.
Örn: 0.65 yazıyorsa → diyot ileri yönde iletimde, bu normaldir. Kırmızı probu katoda, siyahı anoda takın. (ters yönde) Ekranda OL (Over Limit) ya da hiçbir değer çıkmamalı. İleri yönde: 0.5V–0.7V okursunuz Ters yönde: OL veya ∞ görünür
