Termik Manyetik Şalter
Ana dağıtım panosundan bir çıkış alınarak termik şaltere giriş yapılır. Bu şalter ile kompanzasyon sistemi enerjilendirmesi yapılır. Sistemin çektiği Güce göre değeri belirlenmelidir. Bağlantı yapılacağı zaman tüm sistemin enerjisini değil sadece kompanzasyon panosunun enerjisi kesilerek işlem yapılır. Burada Röle gurubunu ayrı enerjilendirme yapılabiliyor bazı sistemlerde yine enerji noktaları kontrol edilmelidir.
Reaktif güç rölesi

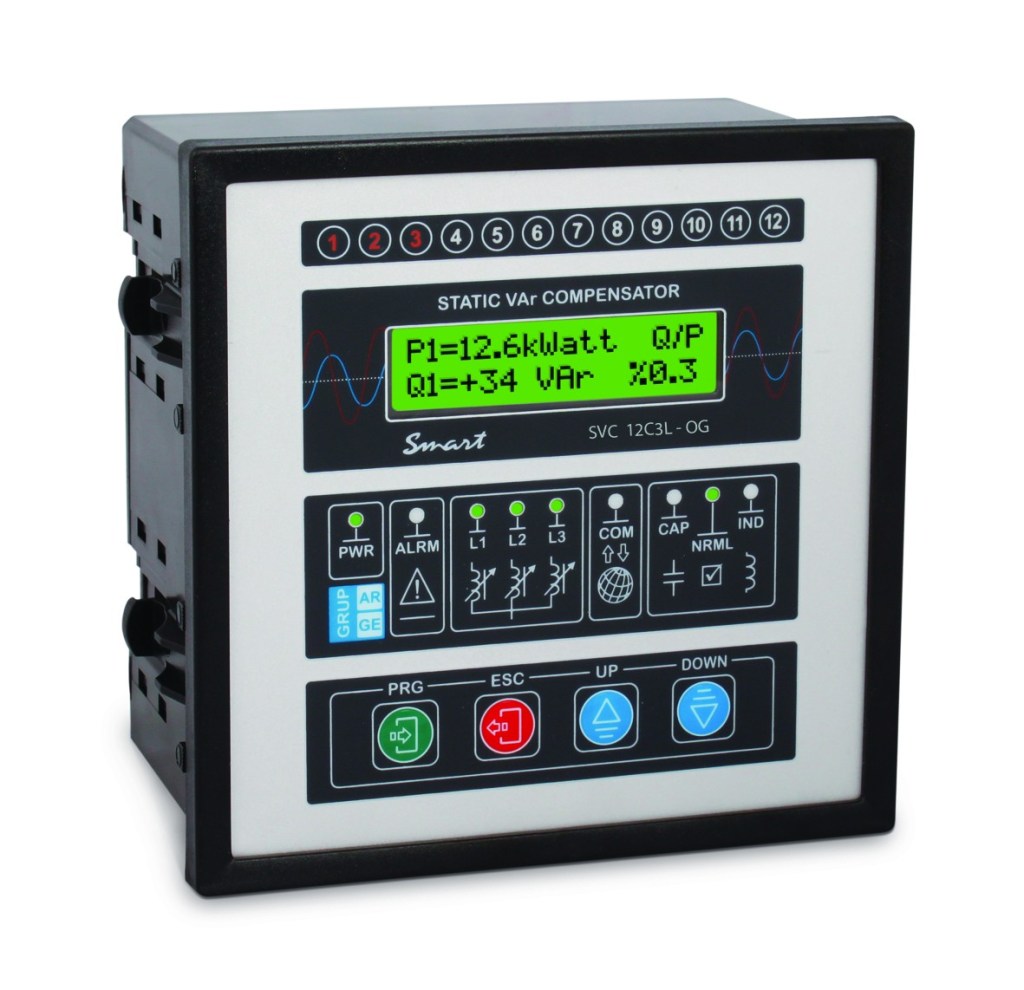

Kompanzasyon panosunda sistemi dengede tutmak için bağlı olan kondansatör ve reaktörleri sisteme devreye alan kontrol ünitesidir. Resimdeki svc türü bir röledir bu da şönt reaktörlerin bağlantısı olduğunu ifade eder. Basit röle grubunda endüktif yük bölümü bulunmaz. Üste buluna rakamlar kaç kademeli olduğunu gösterir yani kaç adet kondansatör bağlanabileceği ifade eder. Röle ilk bağlantıda akım trafosunun değerinin doğru girilmesi önemlidir. ilk kurulumda tüm kademeleri test eder sistem kademe ışıkların her yanıp söndüğünde ve bu arada kontaktör sesini de duyarak test yapar. Test sonuçlarına tekrar doğrulamak için sistem içerisinden kontrolü yapılmalıdır.
kondansatörler

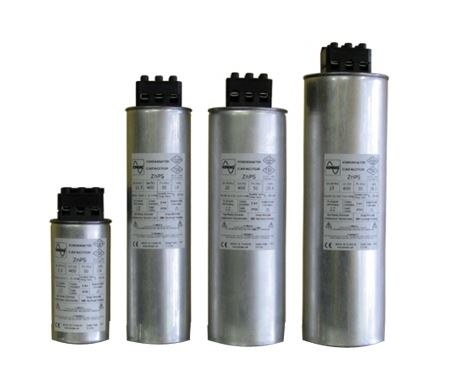

Kondansatörler ebatlarına göre tiplerine güçlerine göre değişiklik gösterebilir. Burada kondansatörün deşarj noktasının gözetilerek bağlantılarında direnç bulunmasıdır. Sistemin çektiği güce göre kondansatör değeri belirlenir. Kontaktör ile devreye girer veya kesilir. Kondansatörün sağlam olup olmadığını bakmak için üzerindeki değerine bakılıp sistem üzerinden pens ampermetre ile uçlarındaki akım ölçülüp değerin çok altında ise işlevini yapmadığını gösterir.
Sürücü

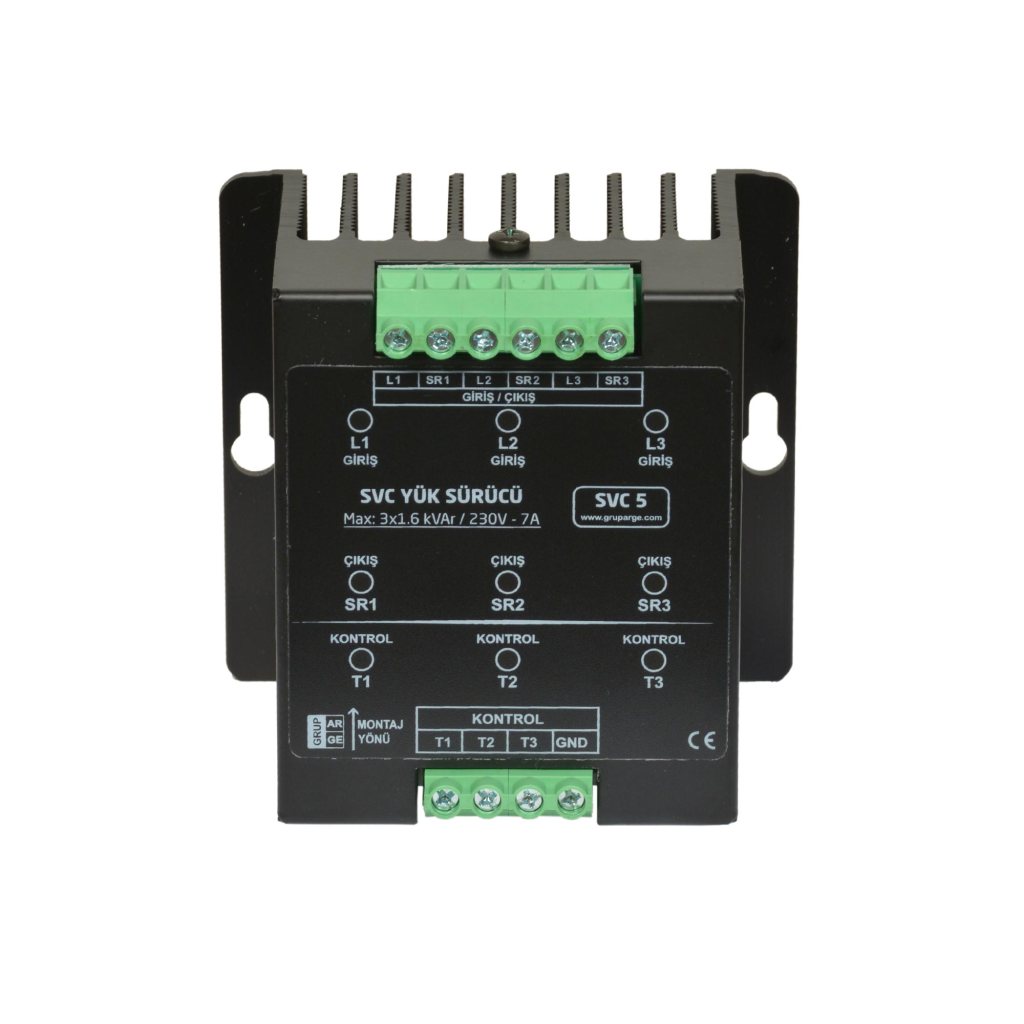

Yük sürücüsü Şönt reaktörleri devreye almak için kullanılır. Sigorta ile L1 L2 L3 faz bağlantıları yapılır. SR1 SR2 SR3 şönt reaktöre bağlantısı yapılacak. T1 T2 T3 röleye giriş yapılır. burada gnd ile nötr karıştırılıyor. sistemden bir nötr barasından halledilir. SVC li reaktör sisteme ne kadar yük gerekiyorsa o kadar olacak şekilde devreye alınıyor. Röle içinde sistemde kontrolü sırasında faz faz yüzdelik kullanımı görülmektedir. Sürücü değeri reaktöre göre seçilir ve bununla birlikte büyüklükleri ebatları değişir.
Şönt Reaktörler
Sistemde fazla kapasitif yük bulunuyorsa ups ledli lamba veya inverterli klimalar yükün kapasitiften cezaya girmesine neden olacaktır. Endüktif yük mono ve üç fazlı olarak kullanılır. Sürücünde sr1 sr2 sr3 den reaktöre enerji verildikten sonra ortak uçtan nötr dağıtılır. burada nötr kablosu en az 4mm seçilmelidir. reaktör termik bağlantısı seri olarak bağlantısı yapılıp röleye giriş yapılmalıdır. Termik bağlantıları olmadığı zaman sistem devreye girmez tüm bağlantılar önemlidir.
Harmonik Reaktör

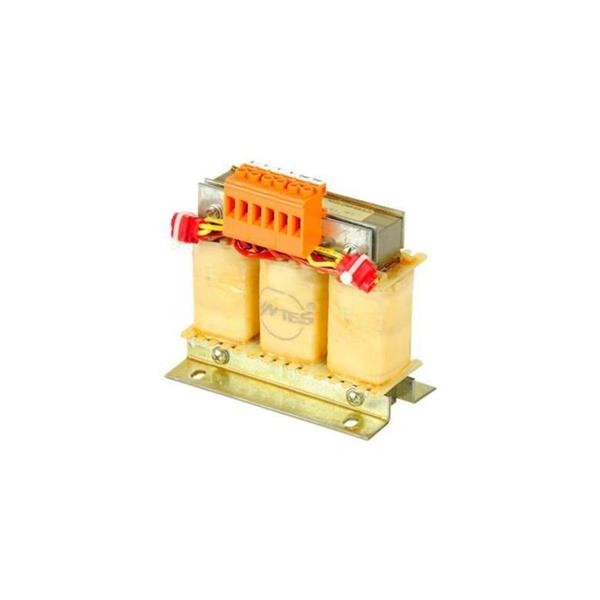

Harmonik Reaktörler kullanımı bazı durumları sistemdeki rezonans durumunda sigorta atabilir. doğru akımla çalışan tesislerin sayısını sürekli arttırmaktadır. Tristörlü devreler daima harmonik akım üretir. Böylece kondansatörlerin üzerinden fazla yük geçecektir. Kontaktör ve kondansatör arasına bağlanır . Kontaktörden faz çıkar reaktöre giriş yapar reaktörden tekrar çıkar kondansatöre bağlanır. Böylece sistemdeki harmonikleri önemiş olur.
