kompanzosyon nedir?
Kompanzasyon, endüstriyel tesislerde ve büyük ticari binalarda kullanılan kapasitif reaktif güç (VAR) üreten ekipmanlar veya kompanzasyon ekipmanları ile gerçekleştirilir. Bu ekipmanlar, güç faktörünü düzeltmek için endüktif (negatif) reaktif güç ile karşıtlık oluşturur. Kompanzasyon ekipmanı, elektrik sistemine paralel olarak bağlanır ve gerektiğinde kapasitif reaktif güç sağlar. Bu, fazla reaktif güçleri tüketir ve güç faktörünü düzeltilmiş bir duruma getirir. Kapasitif reaktif güç, endüktif yüklerin oluşturduğu fazla reaktif güçleri dengeleyerek sistemin daha dengeli ve verimli çalışmasını sağlar.
Kompanzasyon sistemlerinde kullanılan malzemeler, sistemin işlevine göre seçilen ve birbiriyle uyum içinde çalışan çeşitli elektrik ekipmanlarından oluşur. Bu malzemelerin her biri, reaktif gücün dengelenmesinde ve güç katsayısının istenilen seviyeye getirilmesinde önemli roller üstlenir.

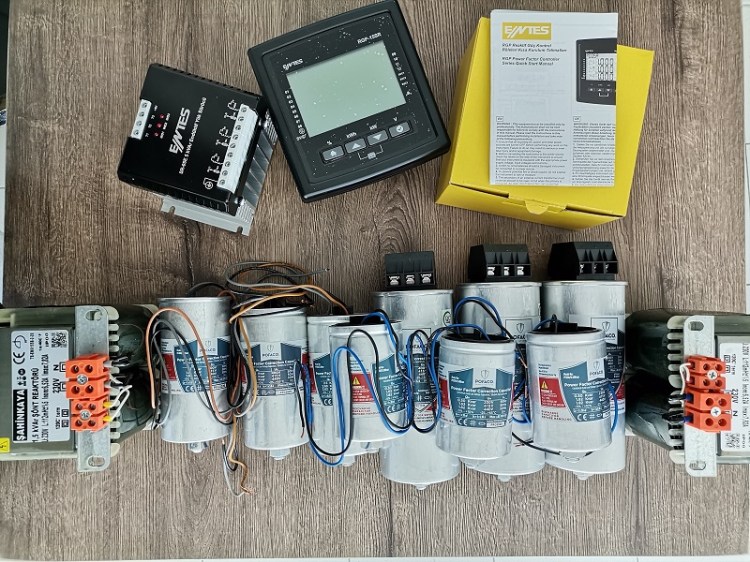

Öncelikle sistemin merkezinde yer alan kondansatörler, kompanzasyonun temel elemanıdır. Endüktif yüklerin (örneğin motorlar, trafolar) neden olduğu reaktif gücü dengelemek için kullanılır. Üç fazlı veya tek fazlı olarak üretilirler ve kuru ya da yağlı tipte olabilirler. Her biri belirli bir reaktif güç kapasitesine (örneğin 5 kVAr, 10 kVAr) sahiptir ve genellikle panoya kademe kademe yerleştirilirler.
Pano
Sistem sayaç sonrası konulan akım trafosu ile başlar. Sayaç üzerinden çekilen yükleri görülebilir burada öncesi hakkında bilgi edilebilinir. Akım trafosu genelde 200/5 şekillinde olabilir röle bağlantıları yapılır sisteme tanıtılır. seçilen sigorta grubu c tipi ve sistemin %70 fazlası takılabilir sistemdeki harmoniklerde göz önünde alınabilir. Kontaktörler kondansatörün %25 fazla olarak seçimi yapılır. Burda İşlem kondansatör değerinden başlar aslında faz altındaki yüklere göre seçimi yapılıp akım değerine göre elemanlar seçilir. Reaktif röle kaç adet kondansatör kullanılacaksa kademeleri ona göre bakılır. Şönt reaktör kullanımı olacaksa ona göre seçimleri yapılır. Panolarda genelde şönt reaktör için yer sorunu bulunur burada seçilen kondansatör tipleri bile önem arz ediyordur. Şönt reaktör Kısımın ses yapması nedeniyle sabitlemesi iyi yapılmalıdır. Şönt reaktör ısınmasına karşın soğutma ve menfez çıkışları yapılmalıdır. Projeler ve bağlantılar için proje bölümünde kompanzasyon sistemi incelenmiştir. KOMPANZASYON PROJE
