HÜCRE

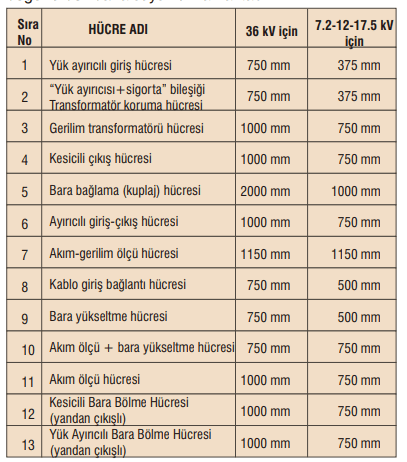

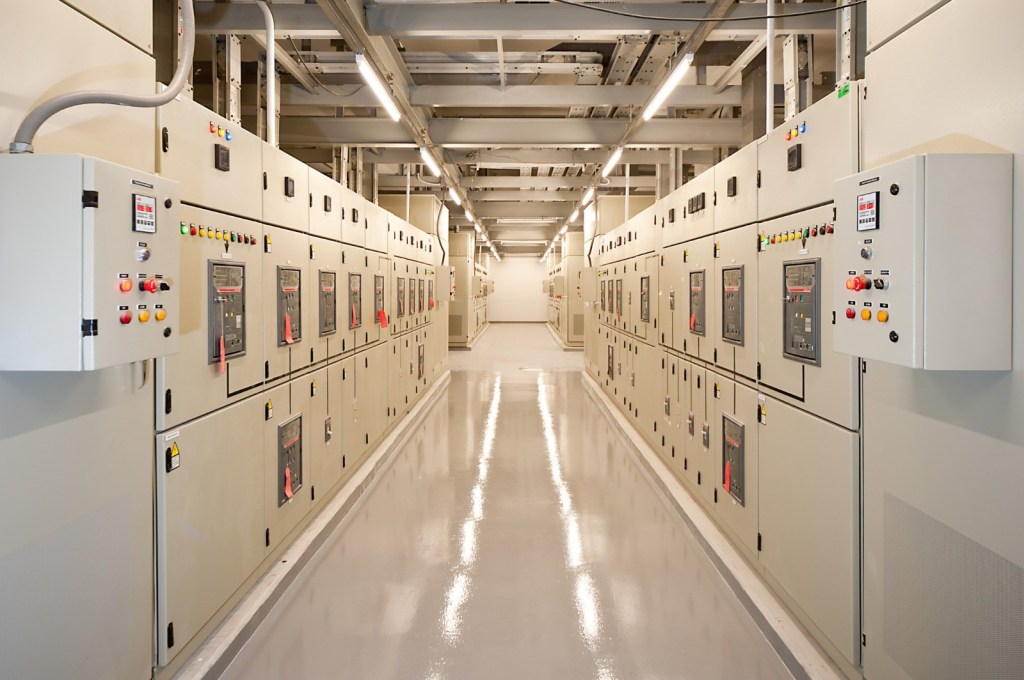

OG HÜCRE

Bu tür bir hücre, elektrik enerjisinin güvenli bir şekilde kontrol edilmesini, izole edilmesini ve dağıtılmasını sağlar. Hava yalıtımlı yüksek gerilim hücreleri, özellikle enerji iletim ve dağıtım sistemlerinde yaygın olarak kullanılır.

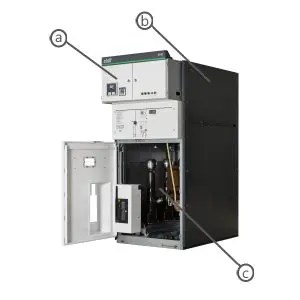

hücre temel parcalar

Hücrenin içeriği (a) kısmı röle kısmı bulunur burada istenilen akım değerine sınırlandırılması yapılır. Kapak bölümünde üç faz gösterge ışı bulunmakta enerjili olup olmadığını bakılabilir. kapak bölümünde hücrenin çeşidine göre bir tek hat şeması bulunmaktadır. Bu bölgede topraklama ve ayrıcı açma kısımları kilitli şekillerle gösterilir. ayrıcı kontağı açmadan topraklamaya izin verilmez.(b) bölümünde bara kısmı bulunur. hücreler iki tipe ayrılır gazlı ve metal muhafazalı hücre olarak bulunur. Resimde metal muhafazalı bir biri arasında bara ile hücrelerin yan yana gelmesi beslemesi yapılır. (c) bölümde kesici bölümü bulunur. Bu kısımda izolatörlerin bulunduğu bağlantıların bulunduğu yerde kesici ile beraber bulunur. baralar hücre girişini kesici kısmında hücre çıkışını ifade eder. Kesici ile baralara bağlanan iletim hattını kesmeye yarayan kesici aradaki bağlantıyı sağlamak için bulunur.

Kilitleme Düzeneği

Hücre erişilebilir kontrol kısmı bulunmaktadır. Hücrenin Tek hat şeması bulunmaktadır. Buradaki herhangi bir işlem de öncelik kesicinin açılması sonra ayırıcının açılması ve hattın topraklanması gerekir . Topraklaması yapılan hücrenin kapağı açılmalı değişecekse bu durumda hücresi değişmelidir. kesici anahtarı olmadan açılmaz veya geri çıkmaz kesici devreden çıktığında üzerindeki anahtar yerinden çıkmış olur ve böylece anahtarı ayırıcı kısma takılabilir. süreç yapılırken işaretler bakılmalı ezbere yapılmamalıdır. Bir hücrenin yük altında açılıp kapanması oluşabilecek ark nedeniyle personelin KKD ekipmanı tam olmalıdır.

ana bara bölümü

Ana bara bölmesi hücrenin üst kısmında bulunur. Bara bölümüne erişim hücre üst kapağından sağlanır. Ana baralar, bağlantı baraları ve parçaları bakır veya
alüminyum olabilir. Ana bara bölümlerinin yan taraflarında bulunan dış kapaklar sökülerek hücrenin sağına yada soluna yeni hücre ilave etmek mümkündür.

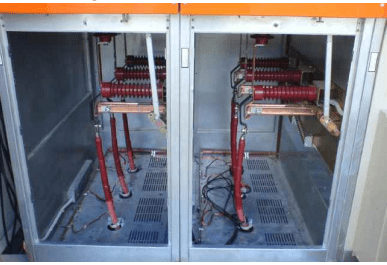

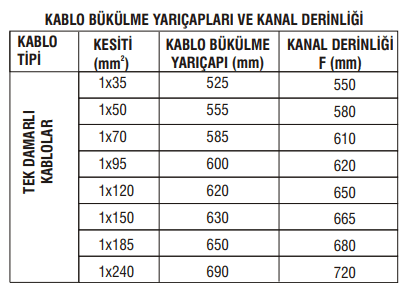

kablo bağlama bölümü

Hücrenin alt tarafında yer alır. Hücrenin önünden bir kapak vasıtası ile ulaşılabilir. Hücrenin işlevine göre bu bölümde kablo bağlantılarının yanı sıra yandan çıkışlı
bara bölme hücreler için bara bağlantıları, topraklama ayırıcıları, ölçü transformatörleri, YG sigortaları, kesici vb teçhizat yer alır.
Bölüm tabanı kablo girişine imkan veren sökülebilir saç levhalarla kaplıdır. Kablo giriş deliklerini kapatmak için kablo kesitine uygun kablo rekorları bulunur. topraklama kısmıda mesnet izlatör ile sağlanmıştır.

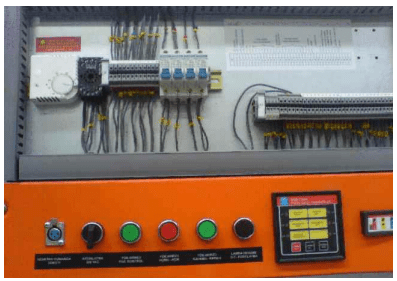

alçak gerilim bölümü

Hücrenin ön yüzündedir. Hücrenin özelliğine bağlı
kalarak koruma ve yardımcı roleleri, sinyaller,

klamensler, sigortalar, ölçü aletleri, sayaç vb. cihazlar
bulunur.
Sistem gerilim altındayken erişilebilir özelliktedir.
Bağlantılarda çok telli aleve dayanıklı termoplastik
yalıtkanlı bakır iletken kablolar kullanılır.

Hücrenin işlevsel tipine göre yük ayırıcısı, normal ayırıcı ve topraklama ayırıcılarına ait çalıştırma mekanizmalarının bulunduğu metal mahfazalı bir bölümdür.
Mahfazanın ön yüzü, kumanda ve izleme için uygun bir arayüz oluşturur. Koruma derecesi IP 3X’dir. Kesicili hücrede kesiciye ait çalıştırma mekanizması, kesicinin
üzerindedir

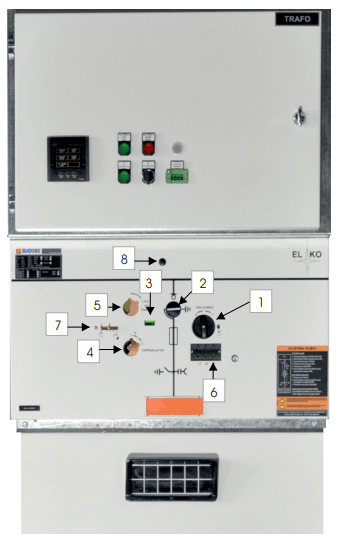

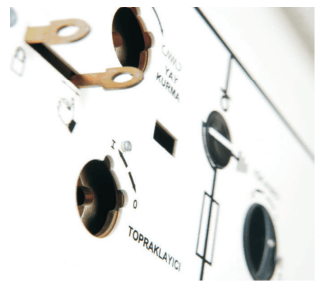

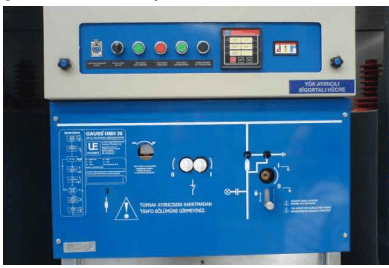

Kumanda ve İzleme Paneli üzerinde

Mimik diyagram,
1-Yük ayırıcısı ve Ayırıcı için açma/kapama mandalı
2-Konum göstergesi
3-”Yay Kurulu” ve ”Yay Boş” sembolleri
4-5-Kumanda kolu yuvaları
6-Gerilim Algılama Düzeni Göstergesi
7-Çalıştırma mekanizmalarının kilitlenmesi için asma kilit
takma düzeneği
8-Motorlu çalıştırma mekanizmalarında; kapama yayının
motorla kurulması sırasında kurmanın yarım kalması halinde
yarım kalan kapama yayını elle kurabilmeye olanak sağlayan
alyen anahtar yuvası

kesici ayırıcı bölümü

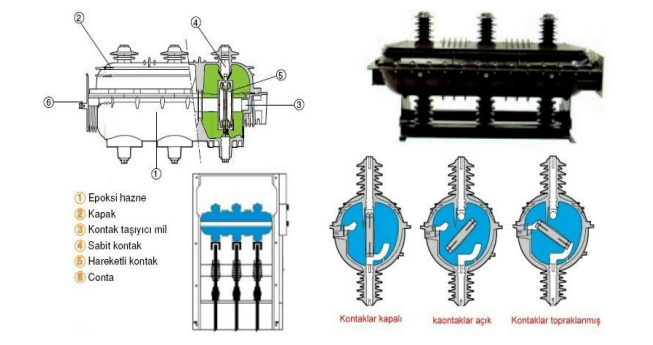

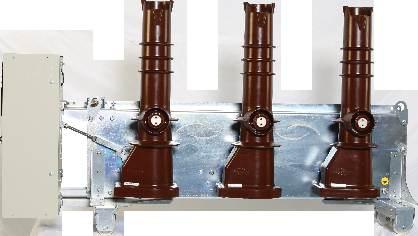

Yük ayırıcıları,

yük altındaki devreleri açma ve kapama için kullanılan cihazlardır.
Aşırı akımları da ihtiva eden çalışma şartlarında açıp kapama yapan devre elemanıdır.
Sistemin açma ve kapama kontrolünü yapmak için tasarlanmıştır. Genellikle ayırma işlemi
için kullanılır. Özel ve kamu alanındaki OG dağıtım şebekelerinde çoğunlukla sigortalarla
beraber kullanılır. Yüksek hızda anahtarlama yapıldığında çıkan ark içeriğindeki gaz sayesinde sönümlemesi yapılıyor.

Transformatör fiderleri için sigorta ile korumalı kombine mekanik yapı mevcuttur.
Herhangi bir faza ait sigortanın atması hâlinde yük ayırıcı 3 fazın da akımını keserek eksik
fazla çalışmanın önüne geçilmiş olur.
Yük ayırıcısı biriktirilmiş enerji ile kumanda yöntemi ile bağımsız açma ve kapama
işlemlerini gerçekleştirir. Kapama işlemi kurulan yaydaki enerjinin boşaltılması ile yapılır.
Yük ayırıcısı kapatıldığında açma işlemine hazırdır. Yay kurma işlemi elle yapıldığı gibi
istendiğinde motor ile de gerçekleştirilir. Kapama veya açma işlemi elle ve mandallar ile
veya açma kapama bobinlerinin enerjilenmesi ile uzaktan da yapılabilmektedir.

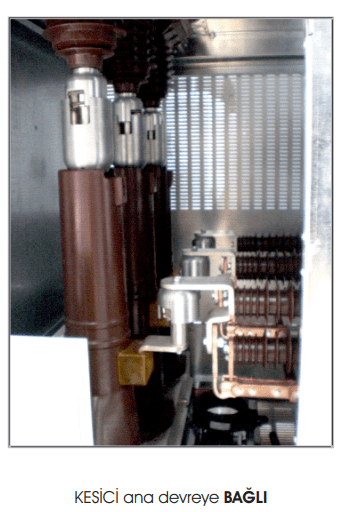

kesici anahtarlama

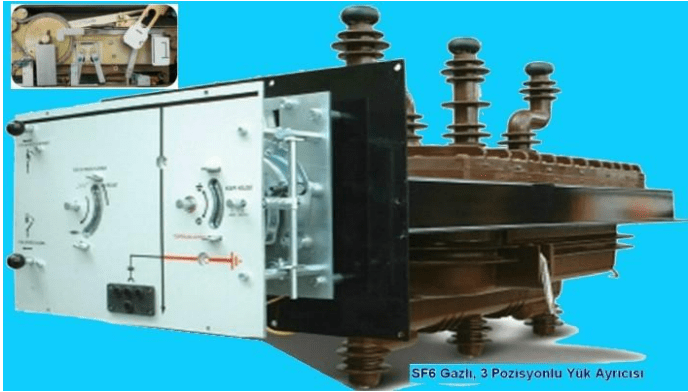

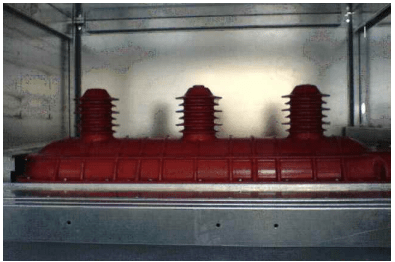

Hücrede mevcut SF6 gazlı yük ayırıcısı, kurulduktan sonra uzaktan kapatılıp açılabilir.
Eğer yük ayırıcısı ya da kesici aynı zamanda motor kumandalı ise kurma işlemi uzaktan da
yapılabilecektir. Yakından ise yük ayırıcısı ya da kesici açma kapama butonları yardımı ile
çalıştırılabilir. Ayırıcı ve toprak ayırıcıları ise ancak yakından kumanda kolu yardımı ile
açılır ya da kapatılır.

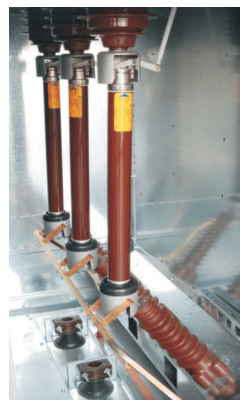

sigorta bölümü

Yük Ayırıcısı + Sigorta Birleşiği transformatör koruma hücreleri, OG/AG Dağıtım Transformatörlerinin anahtarlanmasında ve korumasında
kullanılır.

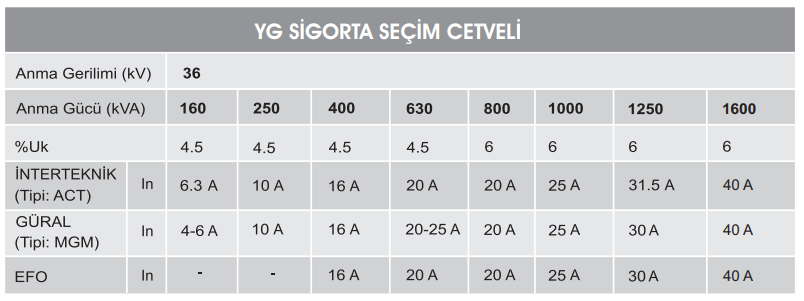

Birleşikte kullanılan yüksek gerilim sigortaları, akım sınırlayıcı
çarpma pimli sigortalardır. Sigortaların biri attığında, yük ayırıcısı
otomatik olarak üç faz birden açar

Kablo Bağlantı ve Yüksek Gerilim Sigortası Bölümü Kapağı ancak,
yük ayırıcısı açılıp yüksek gerilim sigortalarının her iki tarafı
topraklandıktan sonra açılabilir. Bu nedenle sigorta değiştirme
işlemleri güvenli olarak yapılabilmekted
