AG-OG – MÜŞTEREK DİREK VE ÇEŞİTLERİ
AG Direk n85 n95 izalatör ile rose pansy aster iletkenler bulunan 220v şebeke gerilimi mevcut olan elektrik direğidir.
Alçak gerilim şebekeleri 0 – 1 kV,Orta gerilim şebekeleri 1-34.5 kV, ancak .Yüksek gerilim şebekeleri 34.5 – 154 kV,
Çok yüksek gerilim şebekeleri 154 – 380 kV
OG direk swallow pıgeon raven havk iletkenlere sahip 34,5 kV ile 36KV aralığında gerilime sahip Enerji Nakil Hatlarına nedir.AG ile aynı direkte bulunması müşterek direk adını alınır.
Kafes Tipi
Kafes tipi direkler köşe ve açılı kısımlarda kullanılır. genişliklerine göre k1 k2 k3 k4 şeklinde tipleri bulunur. Uzunluk noktasında örneğin K1 kısa AG köşe direk olarak K1′ orta uzunlukta müşterek direk olarak K1” uzun müşterek direk olarak kullanılır . Tepe kuvvetleri ve yük iletken durumuna göre veya buz yükü açısından K2 K3 bu şekilde kullanılır. çıkılamaz demir korkuluğa yerden 3mt olmalıdır. ÖTL levhası yerden 2.5mt olmalıdır. Yatay emniyet mesafesi 2mt düşey emniyet mesafesi 5.5mt uygundur. Kara yolları ve alpek iletkende mesafeler yarım metre daha tolerans oluşabilir. Genelde köşe direkler durdurucu nihayetlendirici veya zaviye denilen açılı konumlarda bıranşman noktaları kullanımı vardır. direk çapraz adeti , gömülme derinlikleri, topraklama mesafeleri detaylandırılabilir veya şablon yardımıyla bakılabilir
A direk
A direk şekil İtibariyle Benzetildiği İçin bu İsmi almıştır. A direkler taşıyıcı olarak kullanılır . bu direklerden branşman veya köşe olarak kullanılmazlar. çeşitleri I ve U şeklindedir. yaklaşık 15 derecelik ufak çaplı açılarda U direk kullanımı mevcuttur. çeşitlendirilirse genişlik olarak 8I 10I 12I ve 8U 10U 12U şeklinde uzunluğa göre 8I’ veya 8I” şeklinde üssü olarak çeşitlendirilir. genelde 10I AG direk kullanılır 10I’ orta uzunluk müşterek direk 10I” uzun müşterek direk olarak tepe kuvvetine göre kullanımı mevcuttur. genel kullanım 10I 10U 12I 12U kullanımı vardır. 8I kullanımı genelde kalmamıştır.
BETON DİREK
Beton elektrik direği, enerji iletim hatları, aydınlatma sistemleri ve telekomünikasyon altyapısı gibi farklı uygulamalarda kullanılan dayanıklı ve sağlam bir destek yapısıdır. Beton direkler, özellikle yüksek gerilim hatlarının desteklenmesi için yaygın olarak tercih edilirler. Çeşitleri satifurj direkler vibratik direk mevcuttur. Genel de saha göre kullanımı yapılır yolun dar olması parsel sınır noktaları dikkate de alınır.

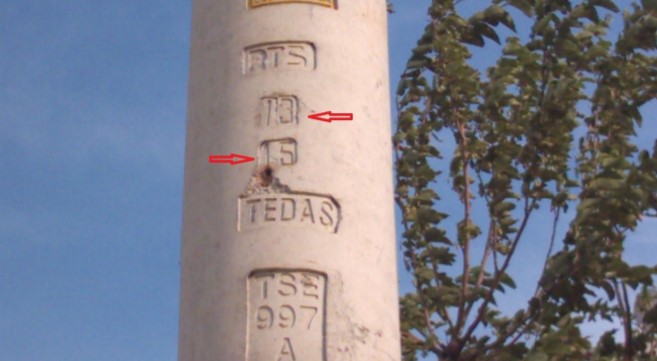

beton direkler 9.3 – 11 – 13 m genel kullanımdaki direklerdir. şekildeki direk 13m 1500kg tepe kuvveti bulunmaktadır. topraklama kısmı gözükmelidir. süs betonu olmalıdır. yaklaşık derinlik 1.6 ile 2 m kadar olur. zeminde grobeton atılmalıdır.beton çevresine çakıl taşı konulmalıdır herhangi bir yangın durumunda
taşıyıcı direk
taşıyıcı direkler elektrik iletim hattında açı olmayan durumda iletkeni taşımak amaçıyla kullanılır. genelde 7 direk sonrası durdurucu direk kullanılır. izalatörlör farklılık gösterebilir ve branşman enerji veya jamper iletken atlama alınmaz .köşe taşıyıcı olarak belli açı alabilen noktalarada kullanılır. Traversleri t200, T220 yazılır burdan da anlaşılabilir.
durdurucu direk
köşe durdurucu direklerde büyük saplamalar kullanılır . saplama og hattından alınarak bir başka iletim hattına enerji dağıtımı yapılır.
Açı almayan düz hat boyunca taşıyıcı direklerle giderken hat boyunca belirli mesafelerde tel kopması direk yıkılması gibi durumlarda arızanın iki direk arasında kalması amacıyla hattın durdurulması gerekir. Bu amaçla iletkenlerin gergi seti bağlandığı direklerdir. Enerji nakil hatlarının doğrusal olarak geçtiği yerlerde, iletkenlere gelen gerilme kuvveti durdurucu direklerle temin edilir. Enerji nakil hatlarında, genellikle 7 taşıyıcı direkten sonra 1 durdurucu direk kullanılması uygundur.
nihayetlendirici
Hava hattının başladığı ve bittiği yerlerde kullanılan iletkenlerin izolatörlere nihayet bağı ile bağlandığı veya gerildiği direklere denir.
T-10, T-12………T-20 (Taşıyıcı direkler)
D-10,D-12………D-20 (Durdurucu direkler)
N-10,N-12………N-20 (Nihayet direkleri)
Z-10,Z-12……….Z-20 (Zaviye direkler) şeklinde isimlendirilir.
Branşman ( Dağıtım, Ayırım, Tevzi) Direkleri
Hava hatlarında taşıyıcı ve köşede taşıyıcı durumda olan direklerden bir veya iki yönde kol hattı ayrılıyorsa bu durumdaki taşıyıcı ve köşede taşıyıcı direklere branşman direkleri denir. Fİ8 atlamalar müşterek direkte EKAT göre üstten yapılmalıdır.
TRAVESLER
Elektrik direk traversleri, elektrik iletim hatlarının veya dağıtım hatlarının desteklenmesi ve taşınması için kullanılan yapısal elemanlardır. Bu traversler, elektrik direklerini veya kulelerini desteklemek ve sabitlemek amacıyla kullanılır.

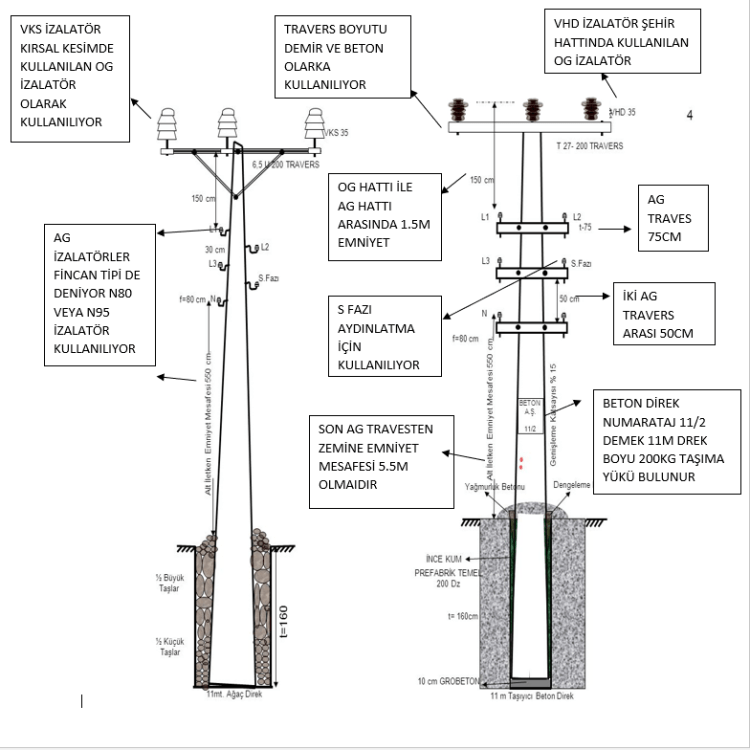

durdurucu traversleri faklı olur taşyıcı faklı T27 – 200 şeklinde og traves t65 veya t75 uzunluğu 75cm olarak da ag travers bulunur. ag iki traves arası 50cm. ag – og arası travers 150cm

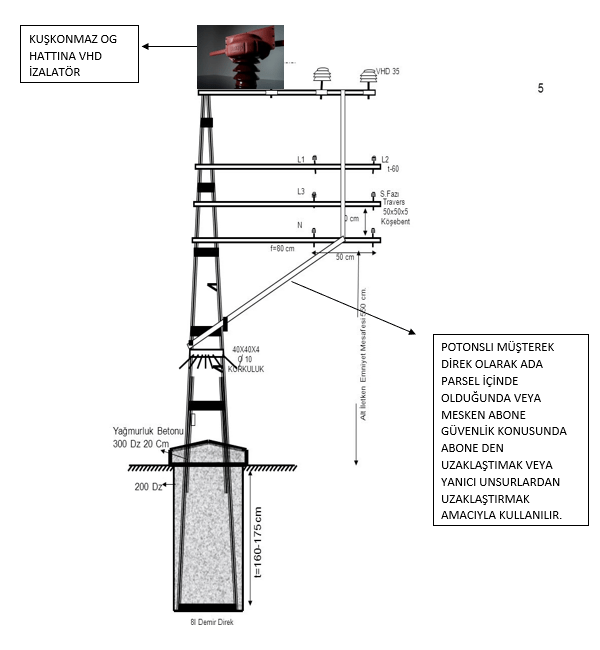

traverlerslerde potans olması arazi şarlarında abone parsel sınır ihlali veya can mal güvenliği sebebiyle kullanılır. e.N.H tesislerde iletken izalatöre 90 derece ile gelmelidir . aksi halde tepe kuvvetinde değişiklikler meydana gelmektedir.
izalatör

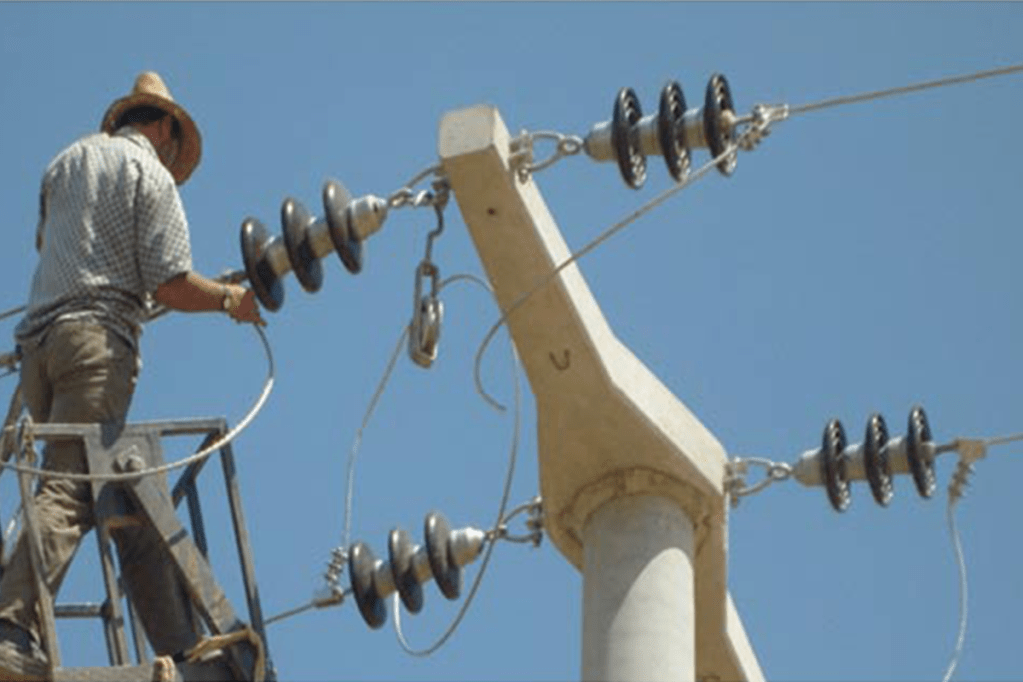

Elektrik izolatörleri, elektrik iletim hatlarında veya elektrik ekipmanlarında yüksek gerilimli bileşenlerin diğer yapılar veya ortamlarla temasını engelleyen cihazlardır. İzolatörler, elektrik enerjisinin güvenli bir şekilde taşınmasını ve iletilmesini sağlar. Aynı zamanda elektrik devrelerinin korunmasına ve izole edilmesine yardımcı olur. İzalatörler kırsal kesimde sis tipi veya vks kullanılır. Şehir içinde OG için vhd veya zincir tipi kullanılırı.AG için n85 n95 şeklinde kullanımı mevcuttur.
İzalatör boğum şeklinde olması herhangi bir yağmur temasında oluşacak manyetik alanın önüne geçecektir. İzalatör bağlantı şekli aster iletken durdrumak için kıravat bağ şekli kullanılır
TRAFO DİREĞİ
Trafo direği, bir dönüştürücüyü veya trafoları taşıyan, destekleyen ve koruyan bir elektrik direğidir. Bu direkler, trafoların yere monte edilmesini ve yüksek gerilim hatları ile alçak gerilim hatları arasındaki bağlantıyı sağlar. Trafo direkleri, elektrik dağıtım sisteminin güvenli ve verimli çalışmasını sağlayan önemli bir bileşeni temsil eder.
Trafo direkleri T15(120KVA) T25(160-250KVA) T35(250-315KVA) T50(400KVA) şeklindedir.
Gelen OG hattan izalatör ile seksiyoner kısma gelir burda sigorta ile trafoya enerji verilir . bu noktada parafudur olmalıdır aşırı gerilimde açması için gereklidir.
trafonun altındaki çapraz demir payanda ismi dir. trafo sabitleyiciler diğer anlamı deprem sabiti denir.
direk çıkış engelli yerden 3m yüksekte olmalıdır. direkte ötl levhası bulunmalıdır.
koruma topraklaması ve işletme topraklaması olmalıdır.
koruma topraklaması direkten 5m uzağa işletme topraklaması tam ters yönde 20m ileri yapılmalıdır. koruma topraklaması 95lik çelik örgülü
dağıtım trafo yanındaki panodan tava ile direğe çıkış yapılır delikli direk olmamalıdır.
çapraz atılan direkler aynı noktadan bağlantısı olmayacak.
pano ile direk arası koruge boru içinde kablo getirilmelidir.
düşey emniyet mesafesi 5.5m seksiyoneller yerden 170cm olmalıdır
