dağıtım malzemeleri

İZALATÖR

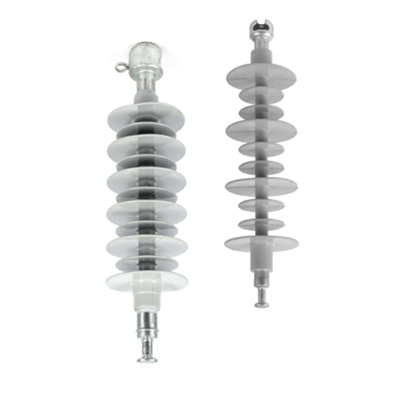

Plastik Kompozit

Bu tip K1 ve K2 polimer silikon izolatörler orta gerilim dağıtım enerji nakil hatlarında kullanılırlar. Deniz ve endüstriyel kirliliğin yüksek olduğu bölgelerde hidrofobik özelliğinin yüksek olması sayesinde daha iyi yalıtım sağlaması, kompozit izolatörün delinmez tip olması, montaj kolaylığı, porselen izolatöre ve cam izolatöre oranla daha hafif olması gibi avantajlarından dolayı tercih edilmektedir.

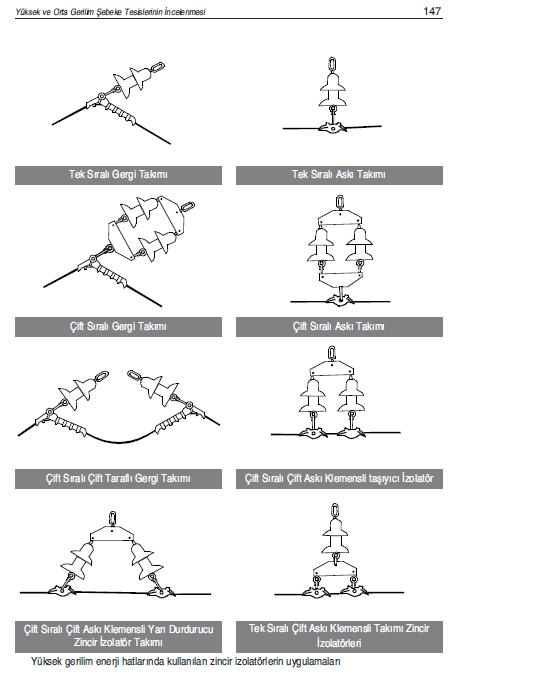

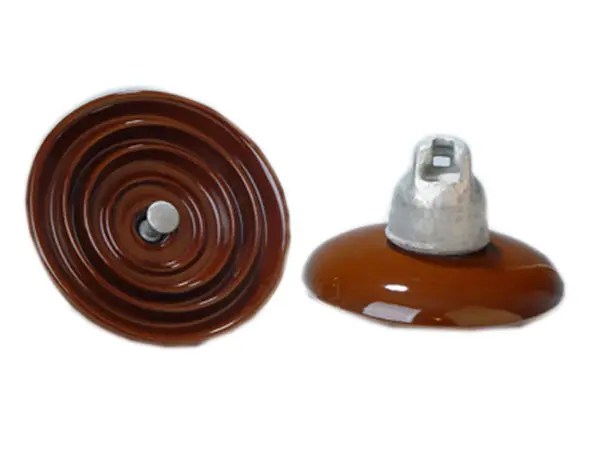

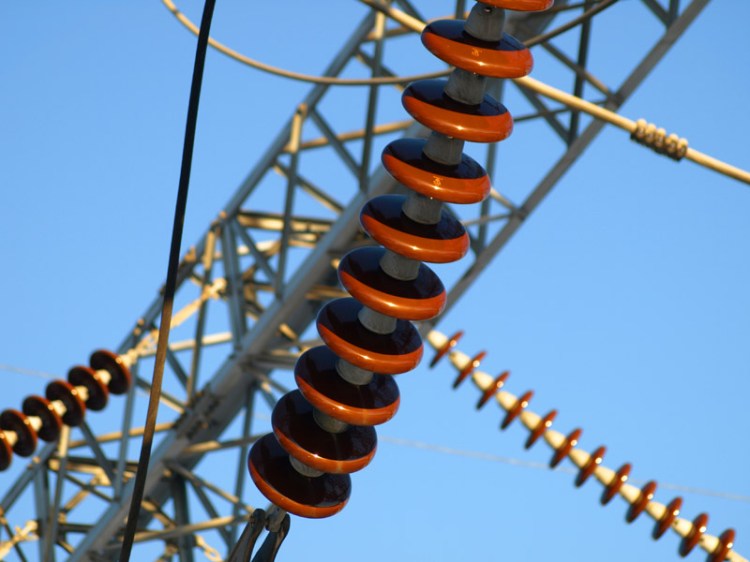

Zincir İzalatör

Zincir izalatör tek bakla olarak ekleme şeklinde kullanılır. boyutlandırmasına göre k1 k2 k3 şeklinde kullanılır. bir izalatör 11kv ve belirli bir çekme newtona bağlı olarak kullanımı yapılır. Çapı 50 üstü Alpek durdumak için yine k1 gergi takımı ile sağlanır. 34.5kV E.N.H hatlarda k1 ise 4 adet k2 ise 3 adet kullanılır. k1 bir adeti 11kv olarak değerlendirir 34.5kv hatta 4 adet kullanılması uygun göreü

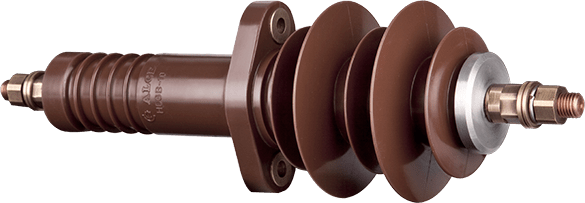

geçit izalatör

Orta gerilimde hariçten – dahile veya dahilden – dahile duvar geçit izolatörleri bir iletkenin bina içine girişinde kullanılan ve iletkeni duvara karşı izole eden bir izolatördür. İzolatör, bir sac ile duvara veya duvardaki saç levhaya tespit edilir. Bu katalogda servis gerilim seviyesi 10 kV’dan 45 kV’a kadar, nominal akım taşıma kapasitesi 400 Amp’den 1250 Amp’e kadar ve normal tip terminal ile klemens takılabilen tip terminal olmak üzere iki ayrı bağlantı sistemine uygun duvar geçit izolatörlerinin ölçüleri vardır.

mesnet tipi izalatör

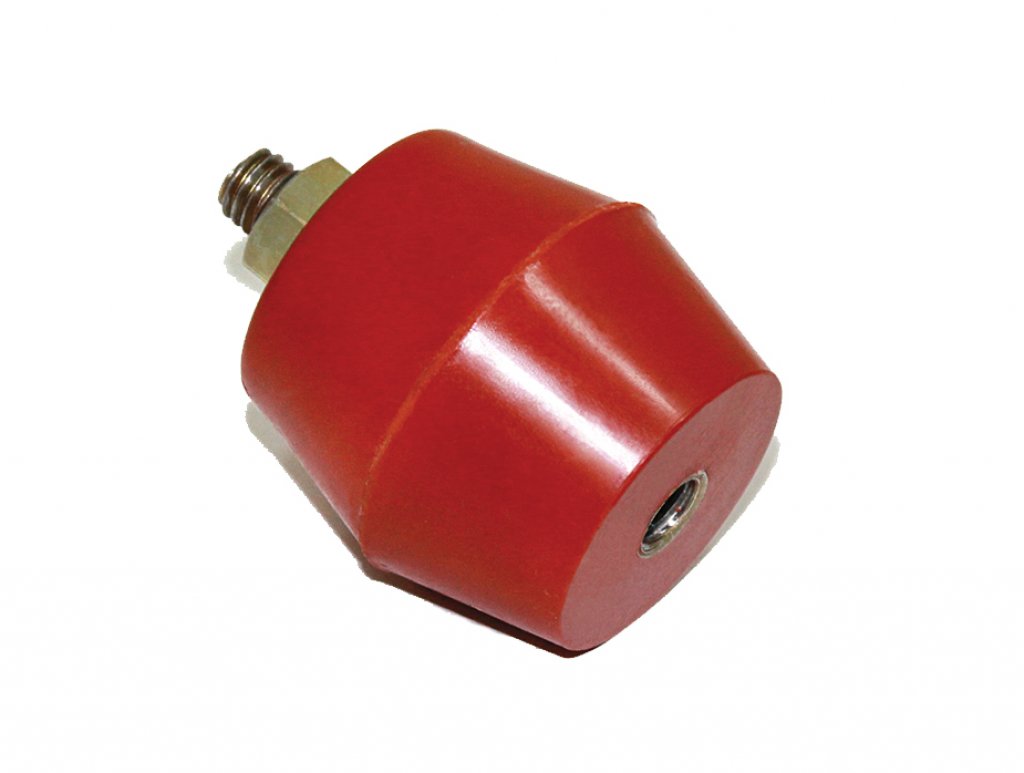

dahili izalatör

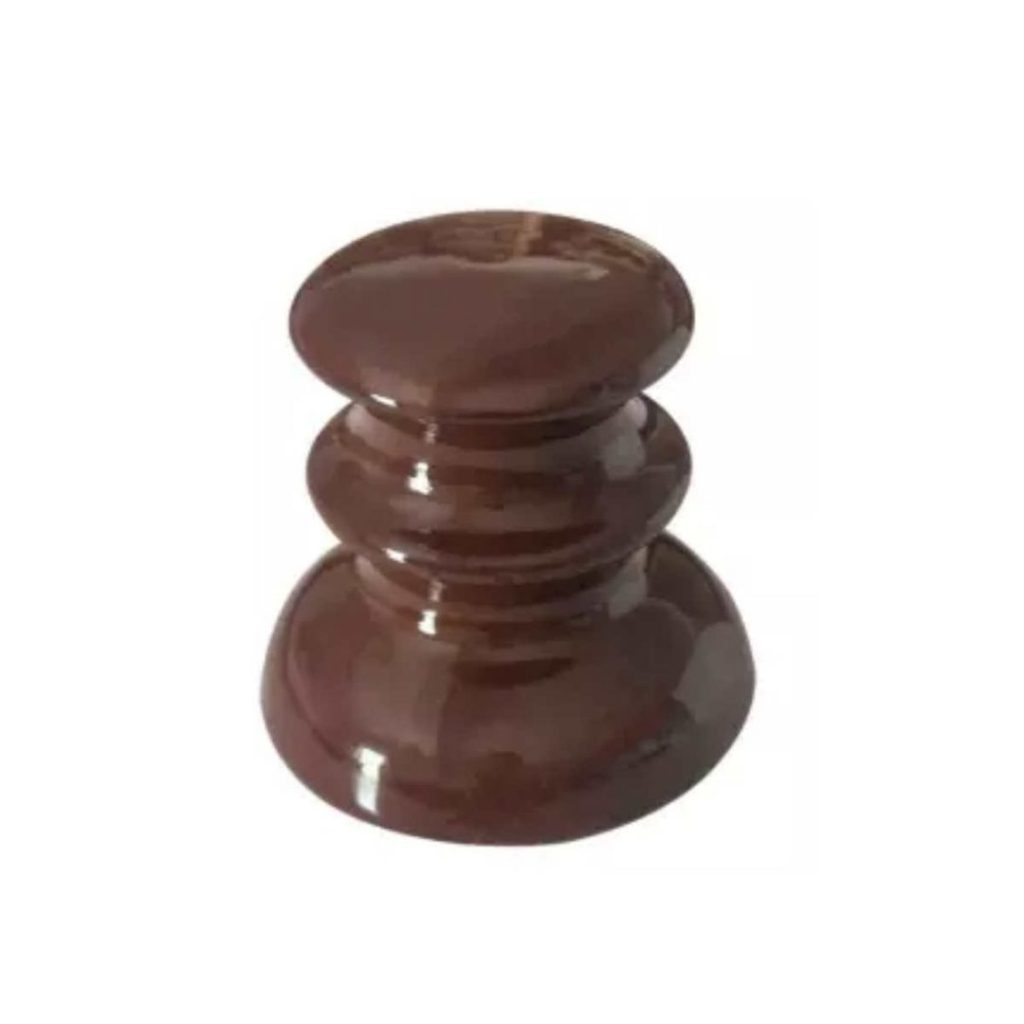

mesnet izalatör

N95 Ag mesnet tipi izalatör

Dahili izalatörler Bara montajlarında, ayırıcıların sabit mesnetlerinde kullanılırlar.

YG’de VHD-35, VKS-35, AG’de N-80, N-95, N-95/2 ayırıcıların sabit ve mesnet izolatörleri harici tip izolatörler sınıfına girerler. Harici tip izolatörler porselen ve cam olarak üretilirler.

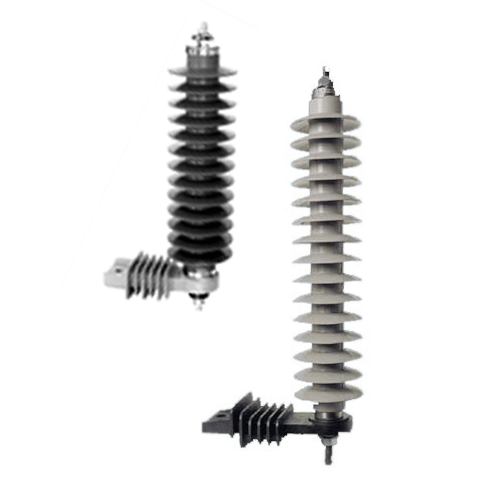

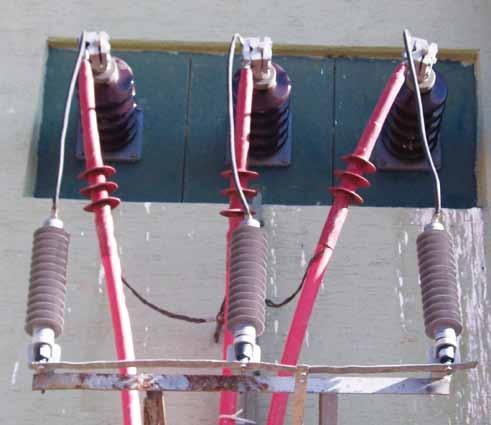

parafudurlar

Parafudurlar, yıldırım darbeleri, aşırı gerilimler ve yüksek voltajlı ani elektrik akımlarına karşı koruma sağlayan önemli cihazlardır. Bunlar, yıldırımın neden olduğu aşırı gerilimleri ve ani elektrik akımlarını emerek, elektrik sistemlerini ve bağlı ekipmanları korurlar. Parafudurlar, enerji hatlarının yıldırım veya diğer elektriksel olaylar sırasında zarar görmesini önler ve bu sayede elektrik kesintilerini azaltır. Parafudurlar genellikle yüksek bir dirençle yüklü bir çubuktan ve birkaç metal uçtan oluşur. Yıldırım darbesi veya aşırı gerilim geldiğinde, parafudurun yüksek direnci bu enerjiyi emer ve topraklama sistemine güvenli bir şekilde ileterek sistemi korur.

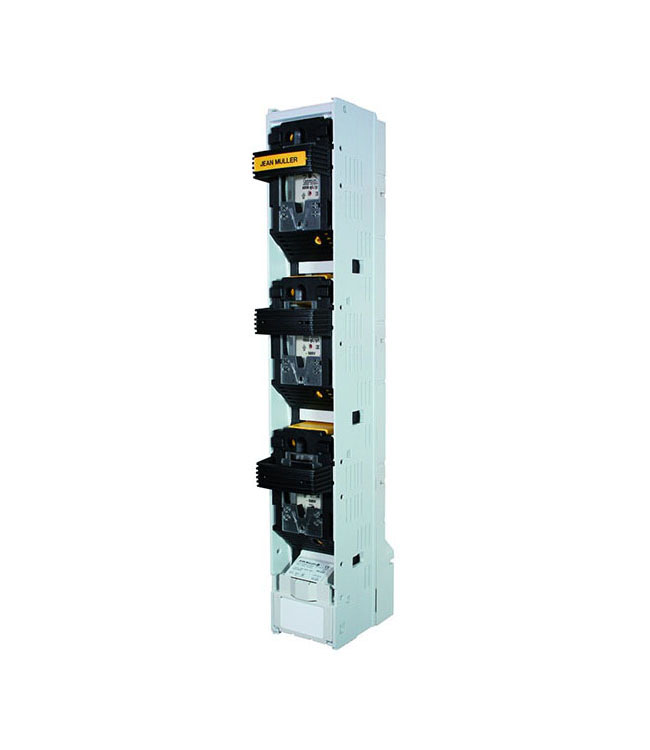

dikey şalter

Üç faz olarak ayrı ayrı veya tüm olarak açılabilir enerji kesintisi yapabilir. Sigorta açma kapatmada oluşacak ark önleyici bulunmaktadır. Bıcak sigortanın tutan bölüm gümüş kaplıdır. Güç kaybı düşük tür. Her baraya yerleştirilen akım trafosu ile ölçüm işlemi yapılabilir.

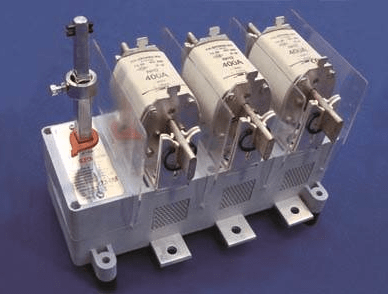

yatay şalter(yük şalteri)

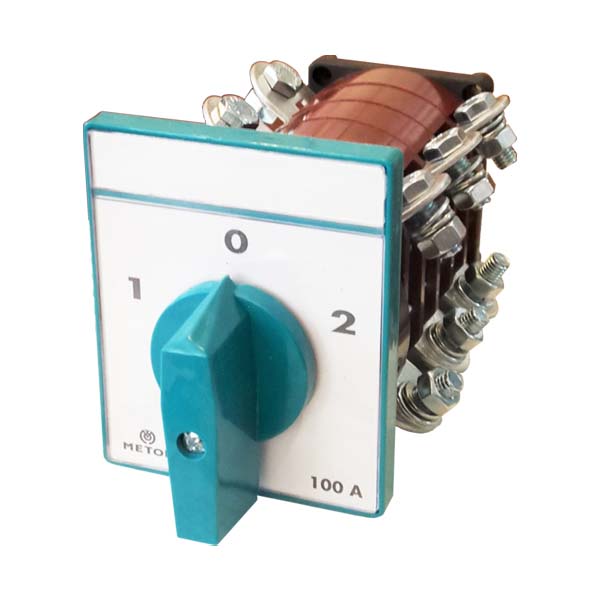

Pako Şalter

AG dağıtım panolarda giriş çıkış şalter olarak kullanılır.Pako şalter kullanımında bıcaklı sigorta kullanılır. Yük şalteri alıcıları yük altında kontrol emeye yarar. Ag koldaki yük akımına göre uygun şalter konması gerekmektedir. Değişimi bakımı kolay ve ekonomiktir. Manyetik kol mekanizması ile hızlı açma kapatma yapılabilir.

Kompakt şalter

Ana dağıtım panosunda, ana giriş ve çıkış şalterleri olarak kullanılır. devreyi açma kapatma anahtarlama ve aşırı yük durumunda korumak için kullanılır. Akıma bağlı olarak manyetik koruma yaparken ısıya bağlı olarak termik koruma da sağlamaktadır. Kablonun aşırı akım çekmesi önlenmiş olur.

Örnek olarak, 400 kVA trafolu tesis ana dağıtım panosu şalteri 3 x 630 A olmalıdır.

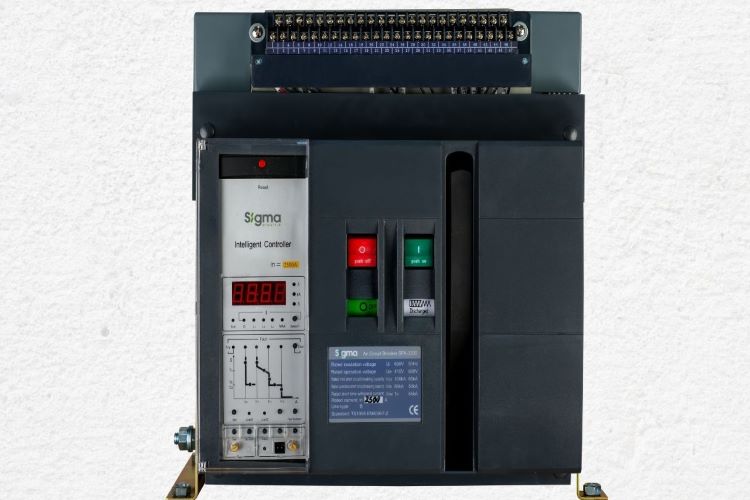

Açık Tip Otomatik Şalter

Yüksek performanslı işletmelerde kullanılır. Yüksek güçteki motor , Jenaratör , Trafo korumasında veya anahtarlamalarda kullanılır. İki güç kaynağı arasındaki transfer koruma anahtarlama ve mekanik koruma yapar. açık şalter zaman gecikmesi ekleme özelliği ile elektrik sisteminde seçiciliğin sağlanmasını garanti eder. Ana giriş şalteri olarak kullanıldığında hata akımını algılar fakat trip pozisyonuna geçmeden, kullanıcının ayarladığı süre kadar bekler. Böylece öncelikle elektrik tesisatının alt gruplarına bağlı bulunan devre kesicilerin arızalı alanı ana sistemden yalıtmasına olanak sağlayarak tüm elektrik  sisteminin enerjisiz kalmasının  önüne geçer.
