KÖŞK TİPLERİ

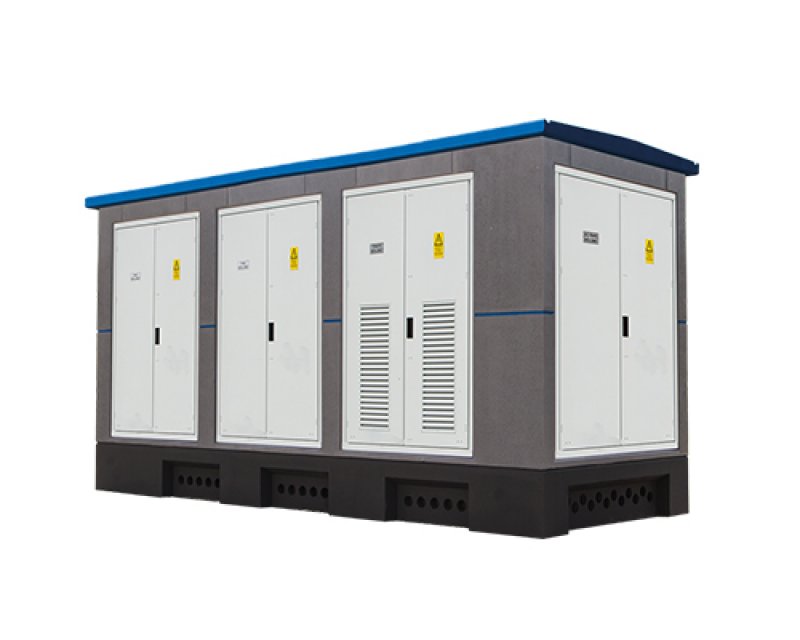

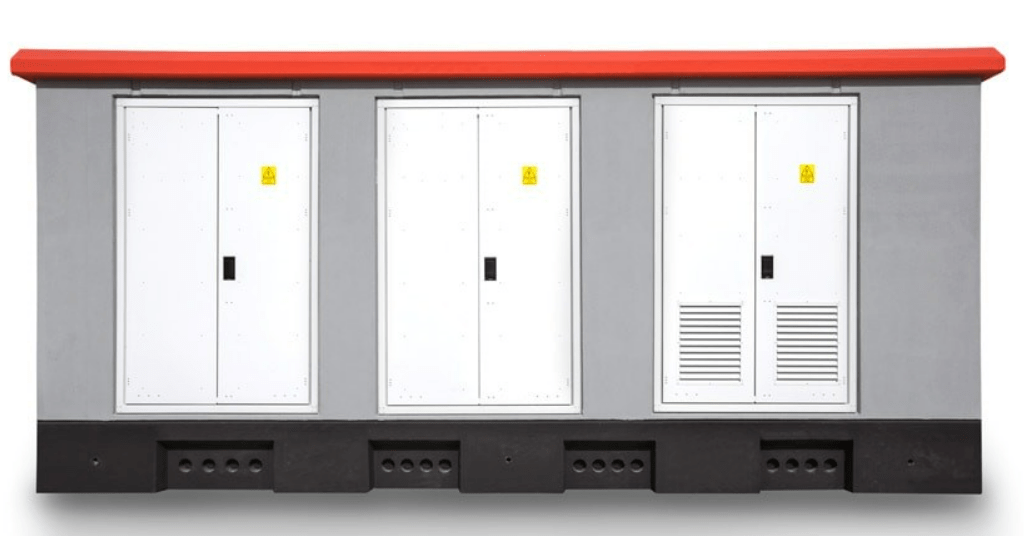

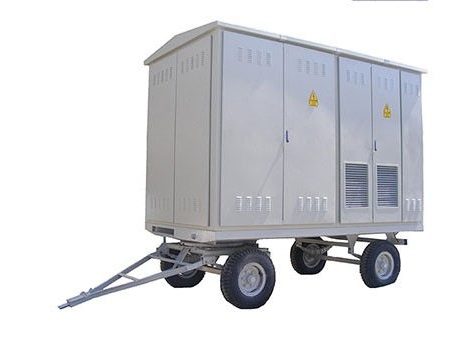

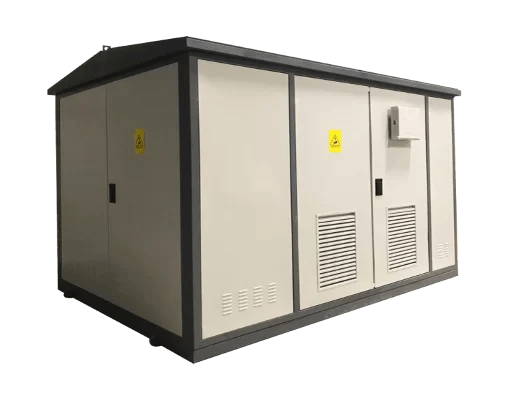

Trafo merkezleri, enerji iletimi ve dağıtımı için kritik bir bileşen olarak kabul edilir ve şehirlerin, endüstriyel tesislerin, hastanelerin ve diğer büyük tesislerin enerji gereksinimlerini karşılamak için kullanılır. Beton köşk tipleri sac tipi, mono blok, mobil köşk, prefabrik köşk olarak çeşitlenirler.
Trafo merkezi veya elektrik dağıtım merkezi, elektrik enerjisinin yüksek gerilimden alçak gerilime dönüştürüldüğü ve dağıtıldığı bir tesis veya yapıdır. Bu merkezler, elektrik enerjisinin dağıtımını ve kontrolünü sağlamak için kullanılır.

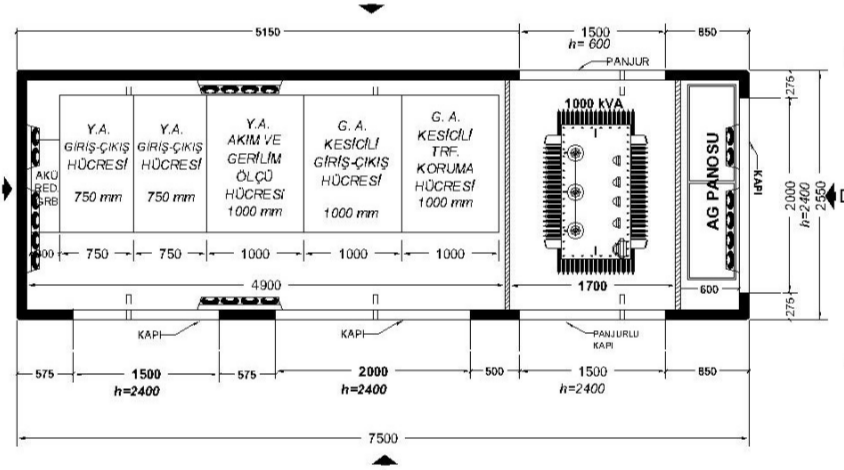

köşk içeriği
Trafo merkezleri trafo gücü hücre sayısına göre çapları değişiklik gösterebilir

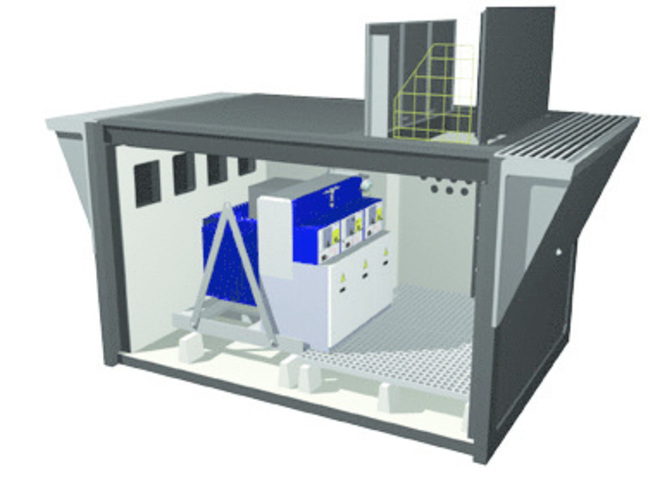

Yeraltı trafo merkezi

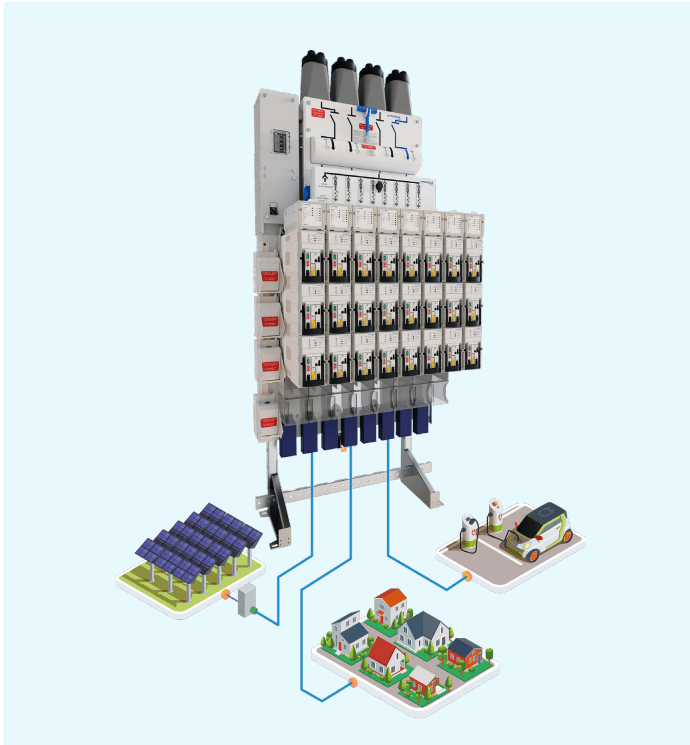

Trafo Merkezleri ister yer altı ister havai hatlar ile og iletkenlerin akım taşımasıyla bir beton köşk içinde giriş çıkış hücresine girişini yapar . Çıkış hücresi ile de diğer bir köşk beslemesini yapmak için yol alır. Giriş çıkış hücresinden hariç ölçü hücresi kuplaj hücresi ve bölge trafosunu besleyecek hücre bulunur. ölçü hücresinde akım gerilim trafoları yer alır bu sayede yük durumu gözlenebilir. kuplaj hücresi biletim hattında enerji kesintisi olmaması için diğer hücreler ile kesinti bölgesine enerji sağlaması için gerekli hücredir. bölge trafo hücresi ag çıkışları oluşturacak trafo beslemesini yapar trafo çıkışında 400va ile ag panoya girişi yapılır. Pano içinde bölgesel ayrılmış her nokta için çıkış yapılır. Ag pano çıkışları bölgenin enerjisi ölçülmesi gerekli sigortanın konulmasında ve kablo kesitlerin seçilmesinde önemlidir.
Genel Açıklama

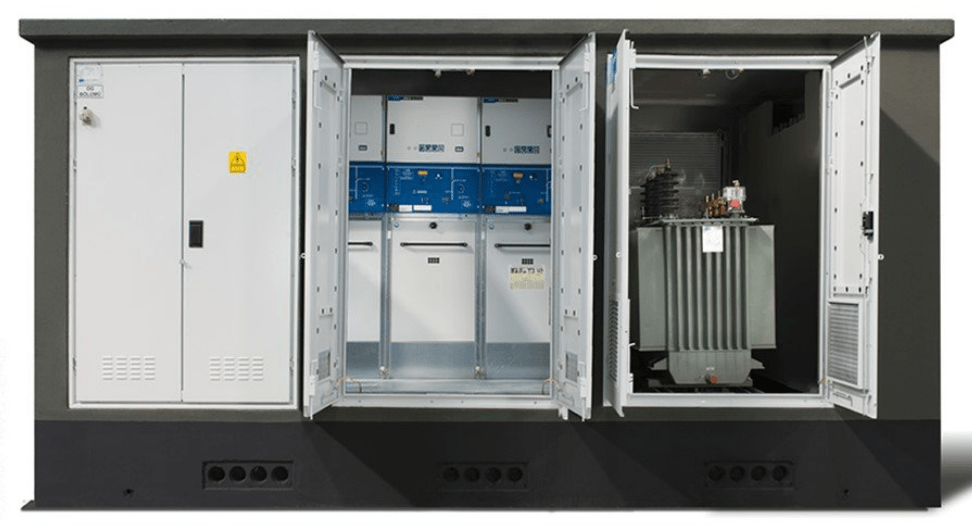

Bir trofo merkezi olan beton köşkte içindeki malzemeler şöyle Trafo , Giriş Çıkış hücresi , Bara ,Dağıtım Panosu , İSG Malzemelerinden genel olarak oluşur.
Köşkün koruma topralaması eş potans barası önemli.
Köşk içindeki trafo değeri önemli ona göre kablo kesiti ve bara bağlantısı yapılması panonun işlenmesi önemlidir.
Köşk içerisine giriş yapılan xlpe ile gazlı veya hava muhafaza hücre bağlantının yapılması. kablo pabuc yapımı akım trafosunun bağlantısının yapımı bu durumda önemlidir.
Köşk içinde aydınlatması ve redresör bağlantı işlemleri olması gerekiyor.
