AG-OG İLETKENLER

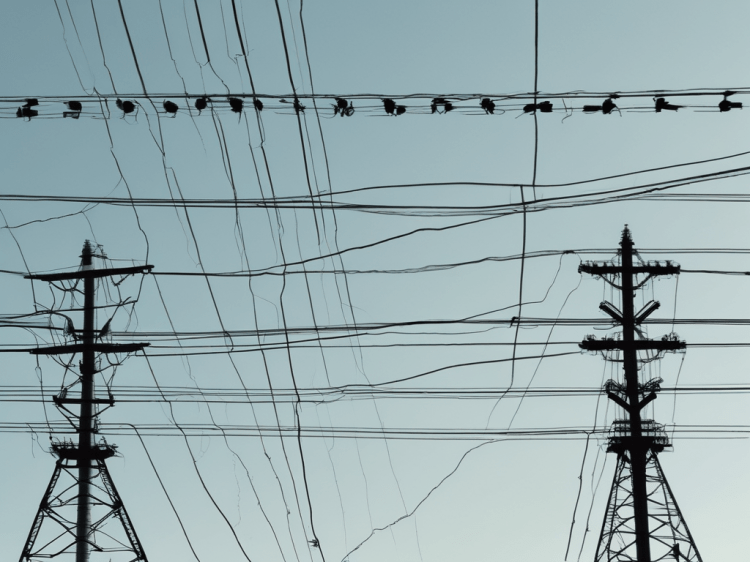

HAVAİ İLETKENLER

OG HAVAİ İLETKENLER

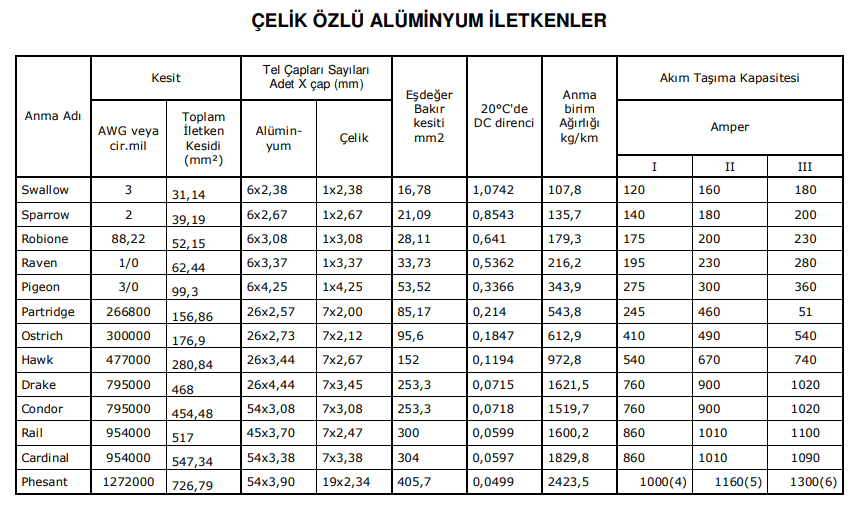

Saha ortamında gevşek bağ ile yaygın kullanımı mevcut SWALLOW PİGEON HAWK kullanımı görülmekte

ALCAK GERİLİM İLETKENLERİ

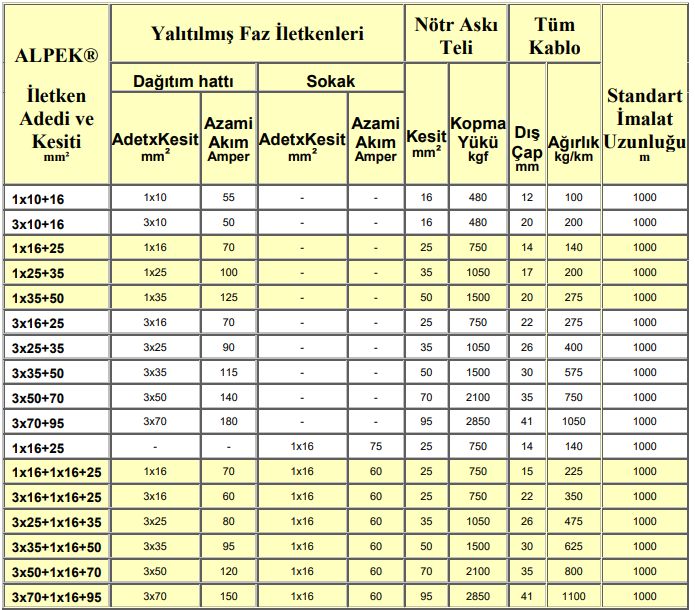

*Genel kullanım ROSE PANSY ASTER kullanımı vardır. Saha ortamında güvenlik riski bulunan noktalarda havai hatta ALPEK kullanımı mevcuttur.

Direk Seçim Özeti

YERALTI İLETKENLER

*NYY yeraltı anlamında dış ortam NYA yeraltı anlamında iç ortam kullanımı demektir. 1×240/25 örnek 25 topraklama ifadesi 1 damarlı örgü şeklinde yapılıp pabuç ile topraklamsı yapılır. kesiti 240 anlamında , 3×240+120 örnek olarak 3 damar olarak 240 kesiti +120 nötr anlamında kullanılır. Nötrün kesitin neden 120 olduğu ise fazlar arası gerilim yaklaşık 400v faz nötr arası da 220 v sebebinde kesit farkı oluşuyor. Fazlar arası 120 derece faz farkı bulunuyor.

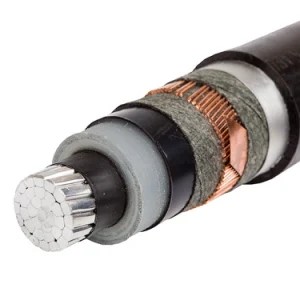

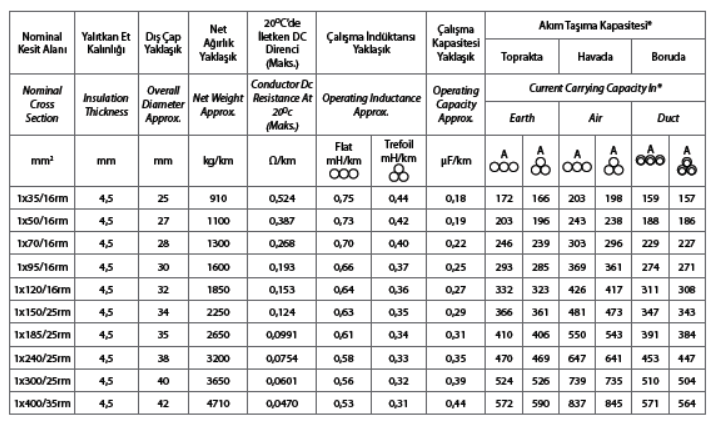

XLPE OG KABLO

Yüksek gerilimli şebekelerde yeraltı tesis edilir. Xlpe kablolar AL kullanımı ile harici ve dahili ortamında göre başlıkları yapılır. Kablonun siyah kısmı yarı iletken konumundadır ve bu bölge soyularak her hangi bir iletkenliğe mahal verilmez. Soyulan kısım dezenfekte edilip belli mesafede uca göre kablo uç pabuç yapılır üzerine ısı büzüşmeli makaron yalıtımı yapılır. İçindeki bakır zırhlı sarmallı gelen yapı ise kabloyu harmonik yapılardan korumak için yapılmıştır. En dış katmanda ise yalıtkan malzemesi bulunur. Bu kesitli iletkenler dağıtım şebeke beslemesinde kulanınılır.

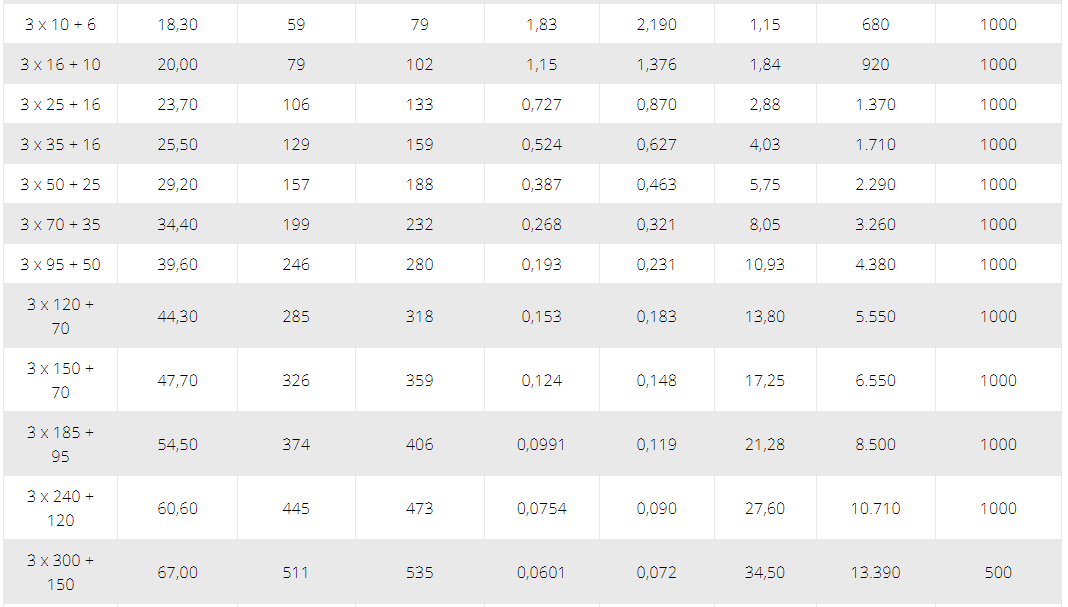

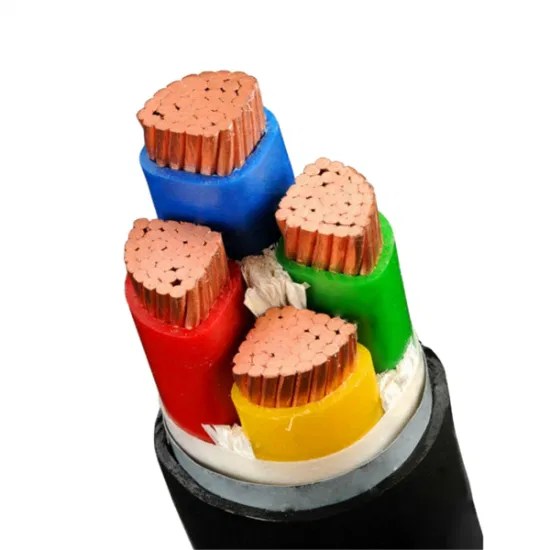

YERALTI AG NYY KABLO

AG yeraltı kabloları şebeke dağıtım trafo merkezlerinde AG panolarından çıkışı ile birçok baks ve aboneye çıkış alınan kablolardır. Bunun dışında iç tesisat ve motor çalışmalarında da farklı kesitleri mevcuttur.

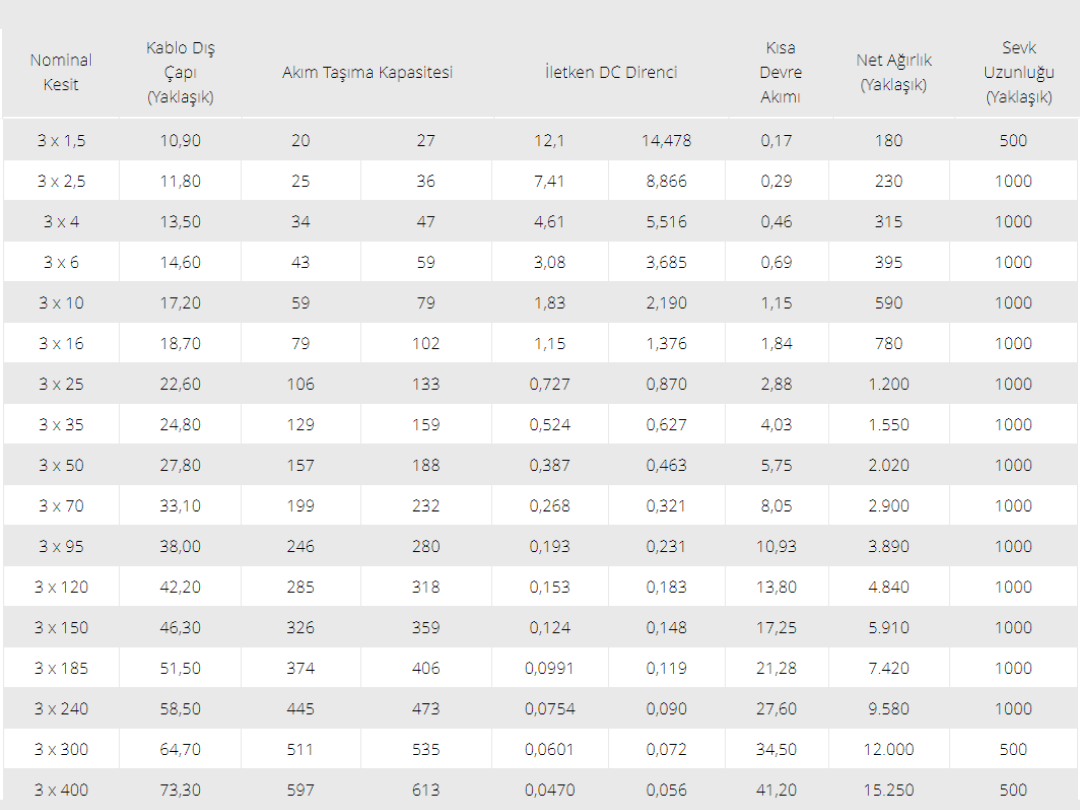

Kablonun çarpanlarında göre adedi değişir. Kesitlerin her noktası birbirine eşit ise motor kullanımı vardır. Kesitlerden biri ince ise bu durum şebekede nötr ihtiyacı için kullanılmıştır. Tüm bağlantıları pabuçlu ve makaron şeklinde yapılır. Projedeki Gerilim düşümü hesabı ile tabloda verilen akım taşıma kapasitesi değerlendirmesi dikkate alınarak kesitleri ve tipi belirlenir.
