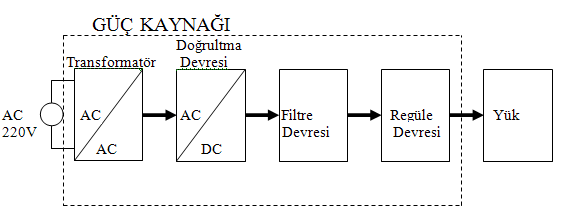

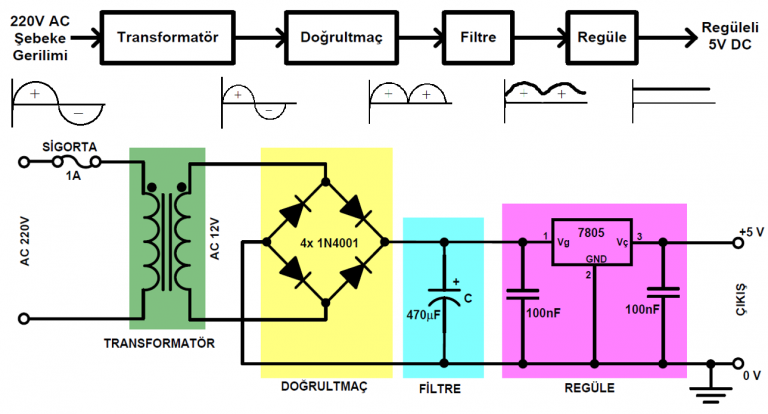

İncelenecek dönüştürücüde tam dalga doğrultucu ve kontrolsüz yöntemi çalışacağız. Genel olarak kullanımı olan bir çalışmadır. Bunun yanında kontrollü olarak da kullanılması scr devre elemanları kullanımı olacaktır. Yüksek güç düşük frekans scr elemanı orta frekansta bjt kullanımı yüksek frekansta düşük güçte mosfet kullanımı mevcuttur. Resimdeki adım olarak ilerleme yapacağız.

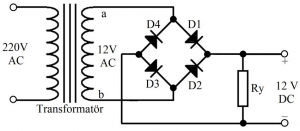

Şebeke gerilimi trafo girişine bağlanır. Trafo primer ve sekonder sargıları ile çıkışında gerilimi düşürür. Çıkışında dört adet diyotla ile tam dalga doğrultma sinyali ile dc bir gerilim elde edilmiş olur.
Giriş sinyali sinüs bir dalga olması zamana bağlı olarak bir periyotta hem pozitif hem negatif polarizasyon üretir. giriş pozitif olduğunda D1,D2 negatif sinyalde D3,D4 iletime geçmesiyle pozitif bölümde sinyal oluşur. böylece dalgaların yönünü değiştirerek aynı yönde akması sağlanır.

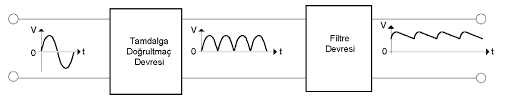

Sinyalin pozitif polarizasyonu tek başına bir doğru akım değildir. DC akım için gerilim zamana göre değişmemelidir. tam doğrultmaç devreden sonra filtre devre elemanları ile doğrultma işlemi devam eder.

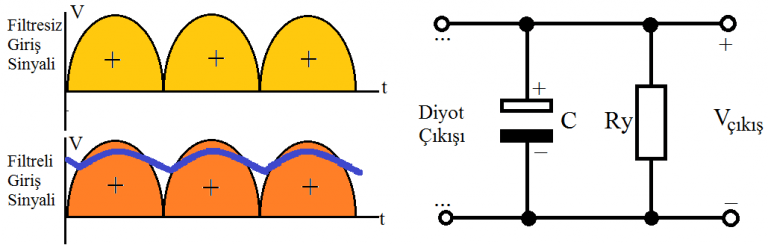

Doğrultma devresinin çıkışına paralel bağlı olan kondansatör, çıkış sinyalini filtre ederek düzgünleştirir. Şekil de görüldüğü gibi diyottan geçen pozitif alternans maksimum değere doğru yükselirken kondansatör şarj olur. Alternans sıfır (0) değerine doğru inerken ise, C, üzerindeki yükü (akımı) alıcıya (Ry) verir. Dolayısıyla alıcıdan geçen doğru akımın biçimi daha düzgün olur.
Filtre devresi yapımında dikkat edilmesi gereken hususlar şunlardır Uygun ölçüde kondansatör ve/veya bobin seçilmelidir.
Yük direnci çok küçük veya çok büyük değer seçilmemelidir.
Kullanılacak yere uygun filtre modeli tercih edilmelidir.
